Ürün Açıklaması

Muylu küresel vanalar, boru hatlarındaki sıvı, gaz, buhar veya yağın akışını kontrol etmek için önemli araçlardır. Cihaz, topun sıvı akışını engellemek veya izin vermek için 90 derece bükülebildiği çeyrek dönüşlü bir tasarıma sahiptir. Başlat-durdur akış döngüsünü kontrol etmek için bu valflerin ortasında dönen küresel disk tasarımı bulunur.

Geçerli Standartlar

Tasarım standardı	API 6D, API 608, ASME B16.34, ISO 17292
Test standardı	API 6D, API 598, EN 12266-1, ISO 5208
Kaçak emisyon	TA-Luft, ISO 15848-1, API 641
Flanş standardı	ASME B16.5
Kaynak uçları	ASME B16.25
Yangın güvenliği testi	API 607, API 6FA, ISO 10497
Ekşi gaz servisi	NACE MR0175 / ISO 15156 ve NACE MR0103 / ISO17945
Dokümantasyon	EN 10204 tip 2.2 (varsayılan) / 3.1 / 3.2

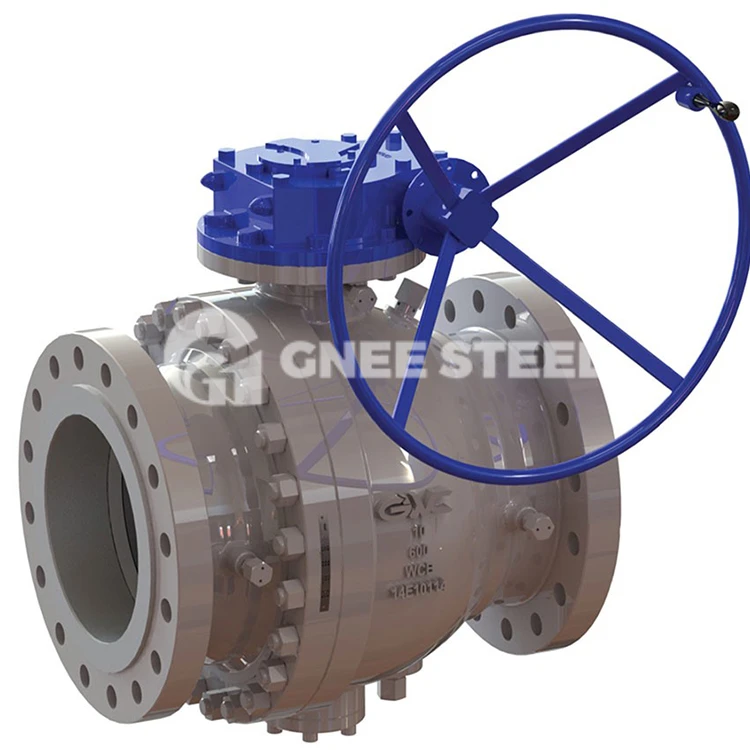

cast steel trunnion ball valve

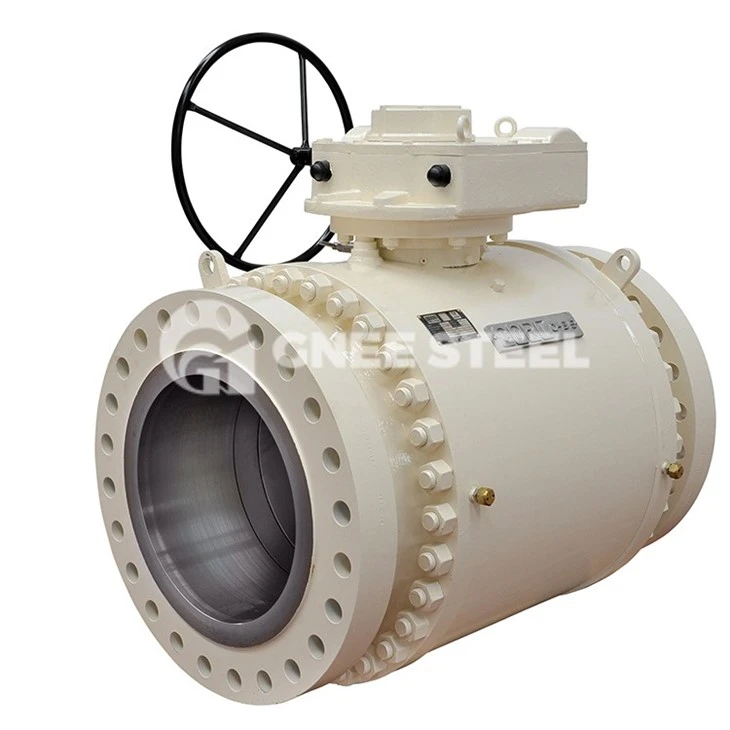

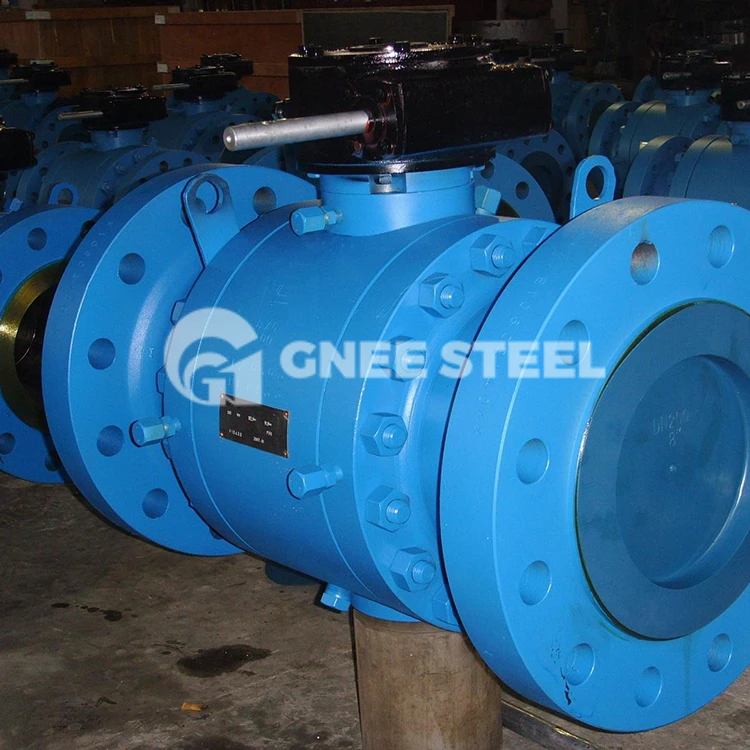

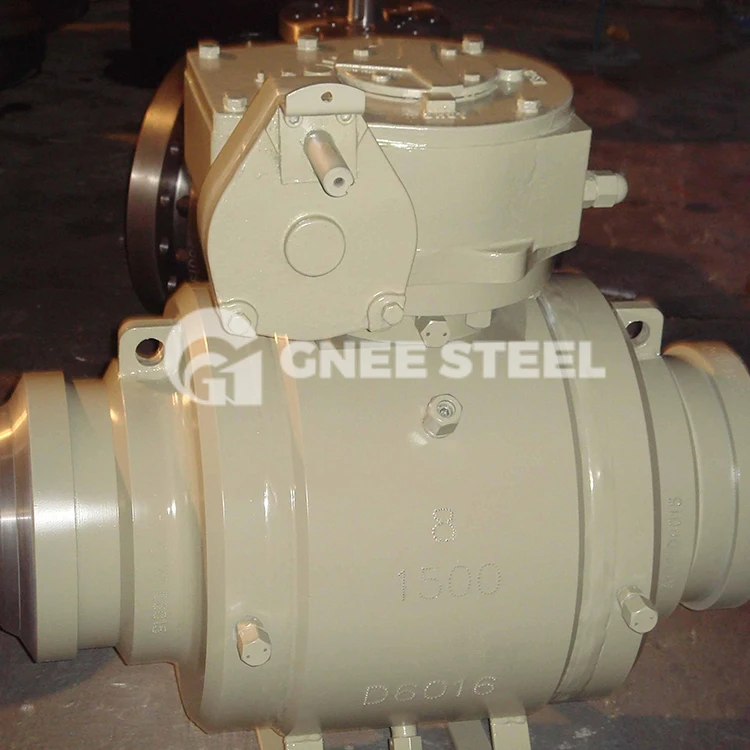

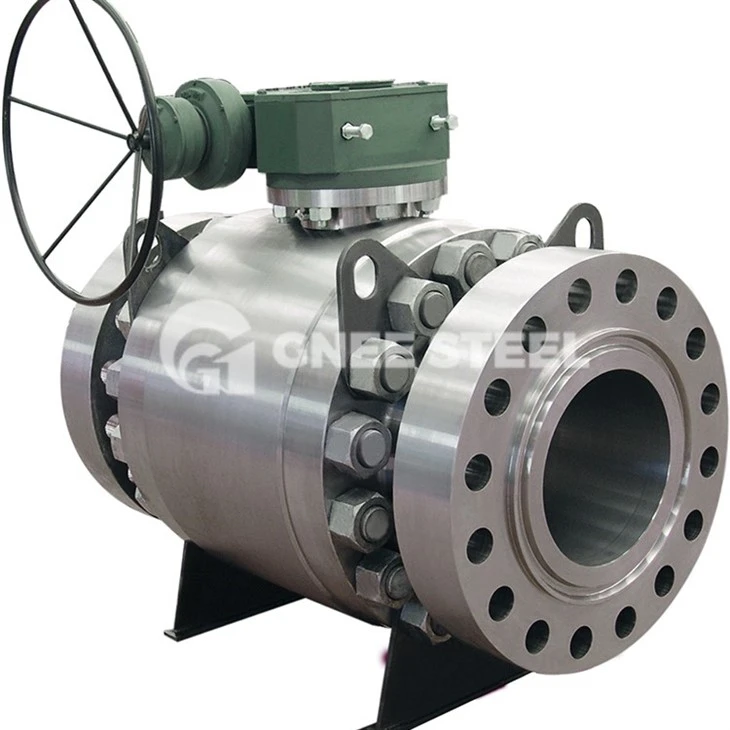

Muyluya Monte Küresel Vana Özellikleri

Tam delik veya azaltılmış delik

Üst ve yan giriş

Yumuşak ve metal koltuklar

Tek veya çift piston etkili koltuklar

Flanş, göbek veya alın kaynaklı bağlantı

Standart karbon çeliği, paslanmaz çelik veya yüksek alaşımlı malzemeler.

Tek İzolasyon Vanası ve Çift Blok Tahliye Vanası Tasarımları

ISO10497 yangın testini geçti

Muyluya Monte Küresel Vanalar Nasıl Çalışır?

Muylu küresel vanalar basitçe 90 derecelik döner vanalardır. Bu, vanayı açmak veya kapatmak için aktüatörün 90-derecelik bir açıyla eğilmesi gerektiği anlamına gelir. Aktüatör döndükçe bilya da dönerek delik boruya bakarken ortamın serbest akışına izin verir. Sapın bir kez daha döndürülmesiyle top, deliği borudan uzaklaşacak şekilde hareket ederek akışı durdurur.

Örneğin, kritik bir proses bileşeni boyunca yağın akışını kontrol etmeniz gerekiyor. Bu görevi gerçekleştirmek için üç parçalı, bölünmüş veya yarım delikli bir küresel vana takın. Yağ akışını başlatmak için vananın aktüatörünü tek yönde 90 derece döndürmeniz gerekir (genellikle saat yönünde).

Bilya, valf gövdesine tutturulmuştur ve aktüatörle ilişkilidir. Mil döndükçe bilye de hareket eder, böylece yatak deliğinin bir tarafı boruyla buluşur. Yarım delikli valf tarafından yağ akışının kısıtlanması nedeniyle yağ akışının akış basıncı azalır.

Akışı durdurmak için aktüatörü tekrar döndürerek bilyeyi ve gövdeyi aynı anda hareket ettirin. Topun deliği artık borudan uzaktadır ve akış engellenmektedir. Giriş yönündeki basınç, valf yuvasını bilyeye yaklaştırarak sıkı bir sızdırmazlık sağlar.

Yaylı tasarımı nedeniyle, orta düzeyde bir basınç bile muyluya monteli küresel vananın yuvasını bilyeye doğru zorlar. Yağ akışı bu kapalı conta tarafından durdurulur ve bu da yağın valfin iç bileşenlerine nüfuz etmesini de önler.

Trunnion küresel vanalar yüksek ve alçak basınç sistemlerinde kullanılır. Yüksek basınç ayarında muylu, yatak ve bilye üzerindeki her türlü ek basıncı emerek valfin torkunu korumasına olanak tanır. Düşük basınç koşullarında, valfin yay yüklü yuvası, sıkı bir sızdırmazlık oluşturmak için bilyaya doğru hareket eder.
