Flanşlı Küresel Vana Tedarikçisi-GNEE
Küresel vanalar ve sürgülü vanalar aynı tip vanalardır. Aradaki fark, kapatma elemanının küre şeklinde olmasıdır. Küre, açılıp kapanmak için valf gövdesinin merkez çizgisi etrafında döner. Flanşlı küresel vana standardı GB/T21465-2008 "Valf Terminolojisi", açma ve kapama parçalarının (bilya) valf gövdesi tarafından tahrik edildiği ve valf gövdesinin ekseni etrafında döndüğü bir valf olarak tanımlanır.
Küresel vana flanş tipi Şartname
|
Boyut aralığı
|
1/2" ila 6" |
|
Malzeme
|
SS316 Serisi Dökme Çelik |
|
Çalışma Basıncı
|
10kg/cm² |
|
Flanş Bağlantıları
|
ANSI 150# / 300# JIS 10K PN10 / PN16 |
|
Valf Gövde Malzemesi
|
Dökme Çelik A216 WCB SS316 / CF8M |
|
Uygulanabilir Ortam
|
Genel Petrol, Gaz ve Su Uygulamaları |
Flanş valfi malzemeleri
| Öğe | Tanım | Malzeme |
|---|---|---|
| 1 | Vücut | ASTM A351-CF8M |
| 2 | Kapak | ASTM A351-CF8M |
| 3 | Top | ASTM A351-CF8M |
| 4 | Top Koltuğu | TFM1600 |
| 5 | Gövde Contası | PTFE |
| 6 | İtme Pul | PTFE |
| 7 | Paketleme | PTFE |
| 8 | Kök | ASTM A276-316 |
| 9 | Rakor Somunu | AISI304 |
| 10 | Durdurma Pini | AISI304 |
| 11 | Halletmek | AISI304 |
| 12 | Kol Kolu | PVC |
| 13 | Kök Somun | AISI304 |
| 14 | Yaylı Rondela | AISI304 |
| 15 | cıvata | AISI304 |
| 16 | Bezi | AISI304 |
| 17 | Stoper | AISI304 |
| 18 | Mil için Segmanlar | AISI304 |
| 19 | Çelik tüp | AISI304 |
| 20 | İngiliz anahtarı bloğu | AISI304 |
| 21 | cıvata | AISI304 |
Flanşlı küresel vanaların yapısal özellikleri nelerdir?
Flanşlı küresel vana yapısı özellikleri:
1, sürtünme olmadan açma ve kapama
Bu özellik, geleneksel valflerin sızdırmazlık yüzeyleri arasındaki karşılıklı sürtünmeden dolayı sızdırmazlığı etkilemesi sorununu tamamen çözmektedir.
2, Üstten monteli yapı
Boru hattına monte edilen valf doğrudan çevrimiçi denetim ve bakım yapılabilir, cihazın durmasını etkili bir şekilde azaltabilir, maliyetleri azaltabilir.
3, Tek valf yuvası tasarımı
Valf boşluğundaki ortamın anormal basınçlandırma nedeniyle kullanım güvenliğini etkilemesi sorununu ortadan kaldırın.
4, Düşük tork tasarımı
Valf gövdesinin özel yapısal tasarımı, sadece küçük bir el çarkı ile valfi kolayca açıp kapatabilir.
5, Kama conta yapısı
Valf, valf gövdesi tarafından sağlanan mekanik kuvvete, valf yuvasına uygulanan bilyeli kama basıncına ve sızdırmazlığa dayanır, böylece valfin sızdırmazlığı, çeşitli çalışma koşulları sızdırmazlık performansında boru hattı diferansiyel basıncındaki değişikliklere tabi değildir. güvenilir bir şekilde garanti edilir.
6, Sızdırmazlık yüzeyinin kendi kendini temizleyen yapısı
Bilya yuvadan uzağa doğru eğildiğinde, boru hattındaki sıvı, bilyenin sızdırmazlık yüzeyi boyunca 360 derece boyunca eşit bir şekilde geçer; bu, yalnızca yüksek hızlı sıvı tarafından valf yuvasının lokal olarak aşınmasını ortadan kaldırmakla kalmaz, aynı zamanda yıkayarak uzaklaştırır. Kendi kendini temizleme amacına ulaşmak için sızdırmazlık yüzeyindeki birikim.

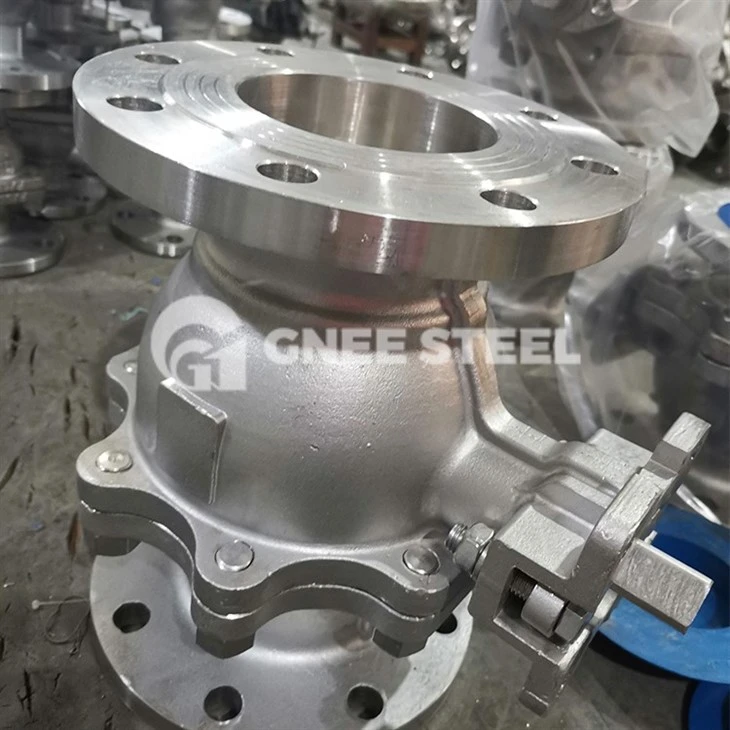

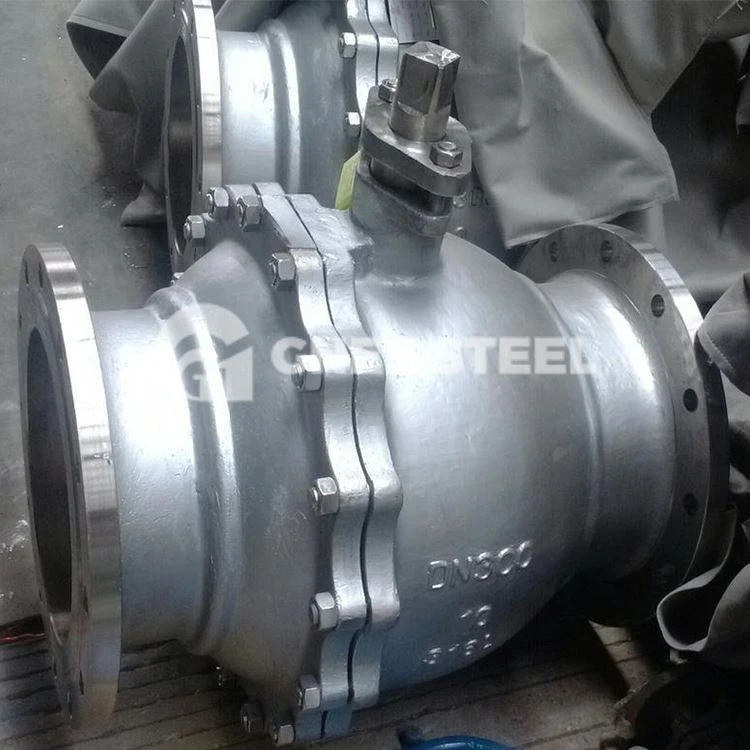

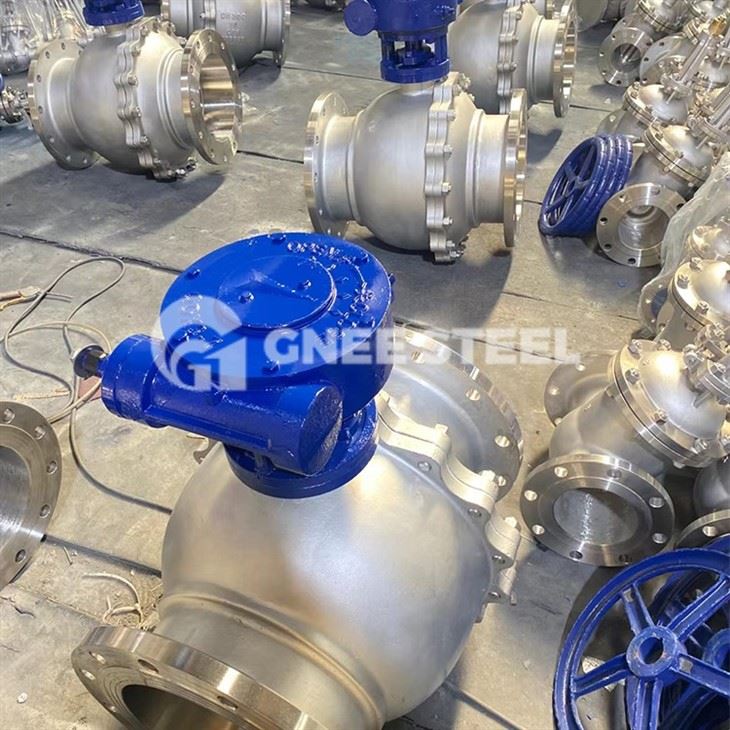

Küresel Vana Detayı
Karbon Çelik Flanşlı Küresel Vana Tedarikçisi-GNEE Show
