Ürün Açıklaması

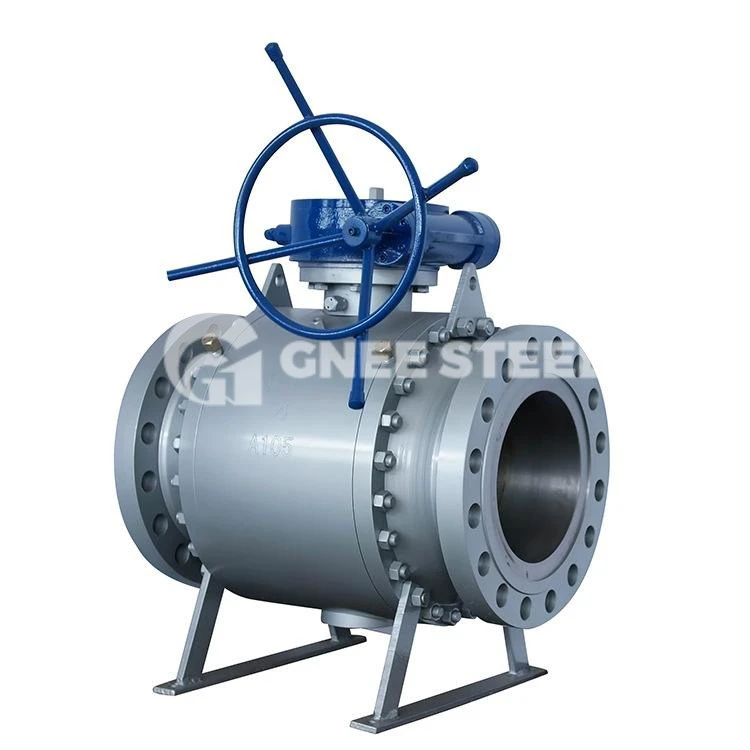

Üstten girişli Trunnion Monteli küresel vanalar, petrol ve gaz boru hattı müşterilerinin ihtiyaçlarını karşılamak üzere hat içi servis kolaylığı, daha düşük çalışma torku ve bakım kolaylığı için tasarlanmış ve geliştirilmiştir.
Üstten girişli küresel vanalar tek parça vana gövdesi ile tasarlanmıştır. Braket ve sopa, sırasıyla üst pivot ve entegre pivot ile sabitlenir. Entegre yüksek mukavemetli sopa, topun doğru konumlandırılmasını sağlar. Benzersiz teleskopik valf yuvası teknolojisi kullanılarak valf gövdesi, valf gövdesi sızdırmazlık halkası, metal valf yuvası ve ön yükleme yayı çevrimiçi olarak değiştirilebilir.
Şartname
|
Gövde malzemesi |
Karbon çeliği, paslanmaz çelik, alaşımlı çelik |
|
Nominal çap |
2"-60" (DN50~DN1500) |
|
Bağlantıyı Sonlandır |
RF, RTJ, Siyah Beyaz |
|
Basınç aralığı |
Sınıf150-2500 (PN10~PN420) |
|
Çalışma sıcaklığı |
-46 derece -+200 derece |
|
Operasyon |
İngiliz anahtarı, sonsuz dişli, elektrik vb. |
Tasarım özellikleri
Küresel vana ISO14313, API 6D, BS 5351, GB/T 19672'ye uygun olarak tasarlanmıştır;
Basit yapı, iyi sızdırmazlık ve düşük tork;
Tek parça gövde;
Minimum akış direnciyle (neredeyse sıfır) azaltılmış delik ve tam delik;
acil sızdırmazlık maddesi enjeksiyonu;
Boşluk basıncı kendiliğinden serbest kalır;
Düşük emisyonlu dolgu maddesi;
Yanmaz, anti-statik, patlama önleyici valf gövdesi tasarımı;
Valf yuvası işlevleri DBB, DIB-1, DIB-2;
İsteğe bağlı uzatılmış valf kapağı.
Test yapmak
• EN 12266-1, API 598, API 6D'ye göre üretim testleri
• Kriyojenik testler (talep üzerine): BS 6364 Denizcilik sınıflandırması (talep üzerine)
• DNV GL, LR, BV, ABS, KR, RINA
Malzeme Listesi
|
HAYIR. |
BÖLÜM ADI |
Karbon çelik |
Düşük sıcaklık. CS |
Paslanmaz çelik |
|
10 |
VÜCUT |
Bir216-WCB |
A352 LCB |
A351 CF8M |
|
13 |
KAPUT |
Bir216-WCB |
A352 LCB |
A351 CF8M |
|
15 |
KAPUT O-RING |
FKM (İngilizce) |
FKM-GLT |
FKM (İngilizce) |
|
16 |
KAPUT CİVATASI |
A193 B7 |
A320 L7 |
A193 B8M |
|
16A |
KAPUT SOMUNU |
A194 2H |
A194 4 |
A194 8M |
|
17 |
KAPUT CONTASI |
ENGELLENMİŞ ESNEK GRAFİT |
||
|
30 |
TOP |
A182 F316 |
||
|
40 |
KOLTUK |
RTFE VEYA NAYLON VEYA PEEK |
||
|
41 |
KOLTUK TUTUCU |
316 PASLANMAZ ÇELİK |
||
|
41A |
KOLTUK YEDEKLEME HALKASI |
316 PASLANMAZ ÇELİK |
||
|
42 |
KOLTUK YAYI |
INCONEL X750 |
||
|
43 |
O-YÜZÜK |
FKM (İngilizce) |
FKM-GLT |
FKM (İngilizce) |
|
43A |
O-YÜZÜK |
FKM (İngilizce) |
FKM-GLT |
FKM (İngilizce) |
|
45 |
BAHAR KUTUSU |
316 PASLANMAZ ÇELİK |
||
|
48A |
YANGINA GÜVENLİ MÜHÜR |
ENGELLENMİŞ ESNEK GRAFİT |
||
|
48B |
YANGINA GÜVENLİ MÜHÜR |
ENGELLENMİŞ ESNEK GRAFİT |
||
|
50 |
KÖK |
316 PASLANMAZ ÇELİK |
||
|
51 |
KÖK İÇİ RULMAN |
316 PASLANMAZ ÇELİK+PTFE |
||
|
52 |
KÖK RULMAN |
316 PASLANMAZ ÇELİK+PTFE |
||
|
53 |
KÖK BURCU |
316 PASLANMAZ ÇELİK+ENP |
||
|
54 |
BURÇ İÇ O-RING |
FKM |
FKM-GLT |
FKM (İngilizce) |
|
55 |
BURÇ İÇ O-RING |
FKM (İngilizce) |
FKM-GLT |
FKM (İngilizce) |
|
62 |
EKSENEL RULMAN |
316 PASLANMAZ ÇELİK+PTFE |
||
|
63 |
RULMAN |
316 PASLANMAZ ÇELİK+PTFE |
||
|
70A |
KÖK YANGINA GÜVENLİ MÜHÜR |
ENGELLENMİŞ ESNEK GRAFİT |
||
|
72 |
KÖK KAPAĞI |
A105N |
A350 LF2 |
A182 F316 |
|
73 |
MİL KAPAK CİVATASI |
A193 B7 |
A320 L7 |
A193 B8M |
|
74 |
MİL KAPAK SOMUNU |
A194 2H |
A194 4 |
A194 8M |
|
80 |
T-BAR BORU |
A53 GALVANİZ |
||
|
81 |
ANAHTAR |
ANSI 1025 |
||
|
82 |
DURDURMA PLAKASI |
316 PASLANMAZ ÇELİK |
||
|
83 |
T-BAR SOKETİ |
395+SİYAH BİR BOYA |
||
|
84 |
T-BAR CIVATASI |
A193 B8M |
||
|
85 |
DUR CIVATA |
A193 B8M |
||
|
87 |
SONSUZ DİŞLİ OPERATÖRÜ |
REKLAM |
||
|
88 |
DİŞLİ MONTAJ CİVATASI |
A193 B7 |
A320 L7 |
A193 B8M |
|
89 |
DİŞLİ MONTAJ SOMUNU |
A194 2H |
A194 4 |
A194 8M |
|
90 |
İSİM PLAKASI |
316 PASLANMAZ ÇELİK |
||
|
92 |
ANTİ-STATİK CİHAZ |
316 PASLANMAZ ÇELİK |
||
|
92A |
ANTİ-STATİK PİSTON |
316 PASLANMAZ ÇELİK |
||
|
93 |
BOŞALTMA TAPASI |
316 PASLANMAZ ÇELİK |
||
|
94 |
HAVALANDIRMA VANASI |
316 PASLANMAZ ÇELİK |
||
|
95 |
ENJEKTÖR |
316 PASLANMAZ ÇELİK |
||
|
96 |
ENJEKTÖR |
316 PASLANMAZ ÇELİK |
||
|
100 |
SİLECEK CONTA |
NBR (NBR) |
||
GNEE Küresel Üst Vana Takım Gösterisi
GNEE Üstten Girişli Metal Oturmalı Küresel Vana Müşteri Gösterisi
