Ürün Açıklaması

Muyluya monte küresel vanalar, bilya tasarımın üst ve alt kısmına sabitlendiğinden, büyük yüksek basınçlı uygulamalarda açma/kapama servisi için mükemmel bir seçimdir. Bu vanalar yangın testi onaylıdır ve bilye, gövde ve gövde arasında elektriksel sürekliliği sağlayan tasarım özelliklerine sahiptir. Düşük sıcaklık ve yüksek sıcaklık metal koltuk konfigürasyonları da mevcuttur. Tüm tasarımlar gelişmiş mekanik özellikler, basınç tutma ve kalite için dövülmüştür.

Şartname

Tanım	Trunnion Metal Oturmalı Küresel Vanalar / Trunnion Yumuşak Oturmalı Küresel Vanalar (Yangına dayanıklı API607, API6Fa) Patlama önleyici gövde / Anti Statik tasarım İki Parçalı Gövde veya Üç Parçalı Gövde / Bölünmüş Gövde Yandan veya üstten giriş / Tam geçiş ve Azaltılmış geçiş / Kaçak emisyon
Tasarım	API6D, API598, API6A / ASME B16.34, B16.5, B16.10 / MSS-SP-55
Boyut aralığı	NPS2" – 48"
Basınç aralığı	ANSI 150 – 2500#
Bağlantıları Sonlandır	Flanşlı / Alın Kaynaklı / Soket Kaynaklı / Dişli / Hub
Gövde Koltuğu	Metal / Grafit, Devlon, TFM, PTFE, RPTFE, PEEK, POM, PCTFE, Naylon
Operasyon	Kol / Dişli / Aktüatör (pnömatik – elektrik – hidrolik)

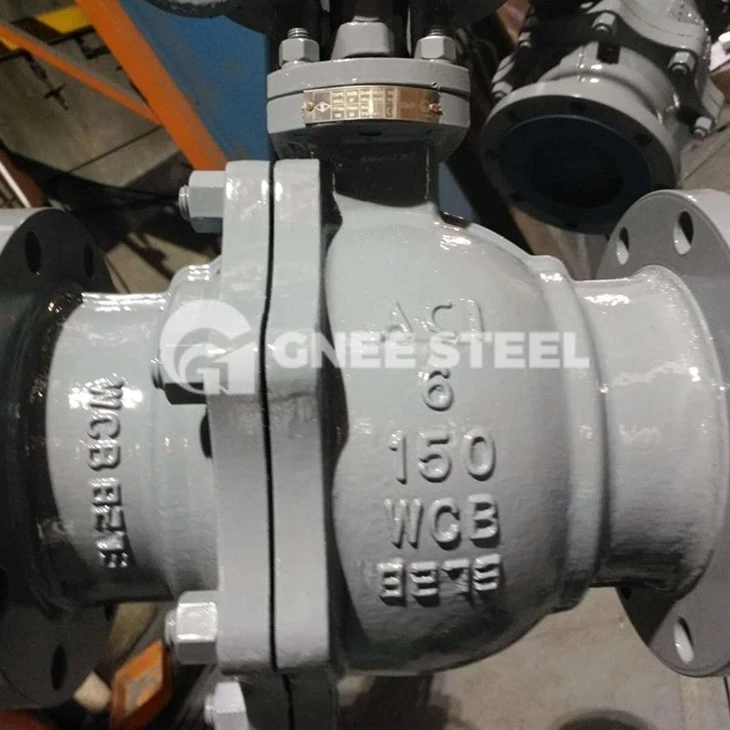

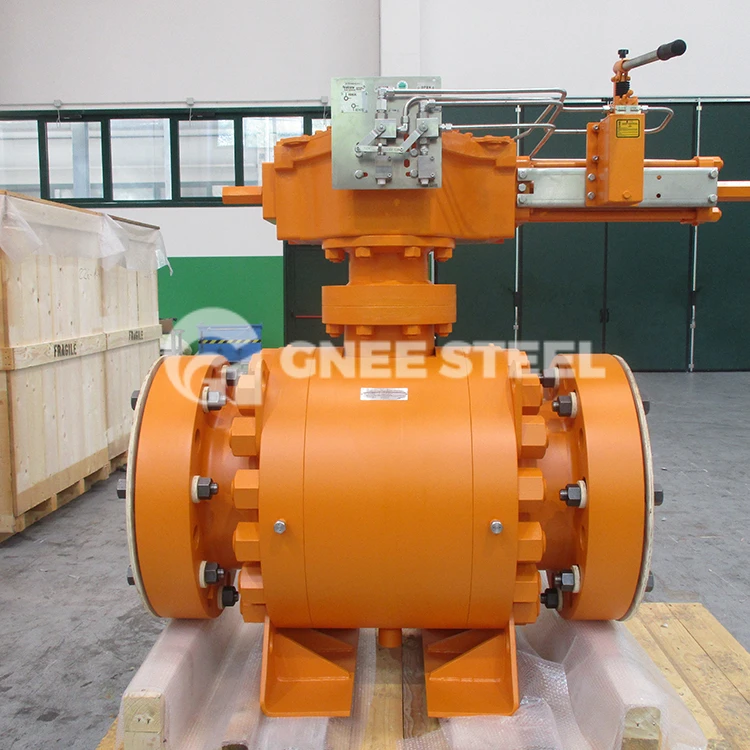

trunnion valve

Sabit küresel vana nedir?

Muyluya monteli küresel vana, sıvıların veya gazların akışını kontrol etmek veya izole etmek için kullanılan çeyrek dönüşlü bir vanadır. Top üstten ve alttan desteklenir ve iki koltuk arasında döner. Basınç farkı, oturma halkasını topa karşı zorlayarak bir conta oluşturur ve düşük basınç farkıyla veya hiç basınç farkı olmadan koltuğun arkasındaki bir yay contayı sağlar. Muyluya monteli küresel vanalar, daha büyük boyutlar ve daha yüksek basınçların yanı sıra çok düşük basınç ve titreşimli basınç uygulamaları için iyi bir çözümdür. Avantajları arasında, yüksek sıcaklık ve aşındırıcı uygulamalardaki metal yataklı valfler için kritik olan daha düşük çalışma torku yer alır.

Yüzen küresel vanalar, koltuğun topu desteklemesi ve topun basınç altında iki koltuk arasında hareket etmesine veya yüzmesine izin vermesi açısından farklılık gösterir. Yüzen toplar genellikle küçük boyutlar ve daha düşük basınçlar için kullanılır. Valf, yalnızca bilya yukarı akış tarafından hareket ettiğinde alt akış yuvasına karşı sızdırmazlık sağlayacak şekilde tasarlanmıştır.

Muyluya monteli küresel vanaların tipik olarak yüzer küresel vanalardan daha karmaşık olduğunu, daha fazla bileşene sahip olduğunu ve bu nedenle genellikle daha pahalı olduğunu anlamak önemlidir. Daha küçük boyutlarda muylu montajı veya yüzer bilye tasarımları mevcuttur, bu nedenle seçim yapılırken belirli bir uygulama için gereken özel performans ve sızdırmazlık özellikleri anlaşılmalıdır.

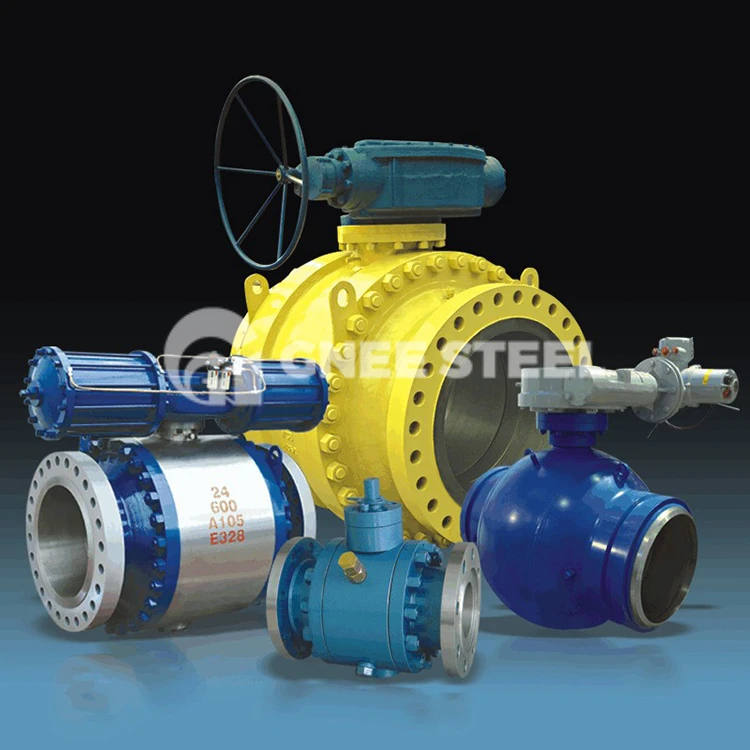

trunnion ball valve
