Ürün Açıklaması

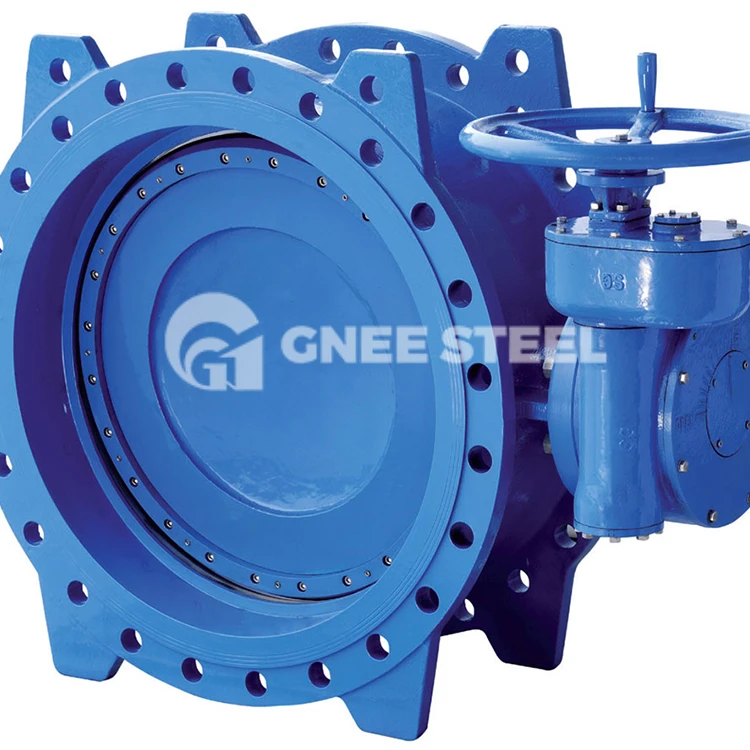

Valf gövdesi ekseni, disk merkezinden ve gövde merkezinden aynı anda sapıyorsa ve valf yatağı dönüş ekseni, valf gövdesi kanal ekseni ile belirli bir açıya sahipse buna üçlü eksantrik kelebek vana denir.
Üç eksantrik kelebek vanalar, metalurji, elektrik enerjisi, petrokimya endüstrisi, su temini ve drenajı gibi endüstriyel boru hatlarında ve akış ve yük kesme sıvılarını düzenlemek için orta sıcaklığın 425 dereceye eşit veya daha az olduğu belediye inşaatlarında yaygın olarak kullanılmaktadır. Malzemeler şu şekilde ayrılır: dökme demir, dökme çelik, paslanmaz çelik.
|
Boyut aralığı |
NPS 3 - 48 / DN 80 - 1200 |
|
Sıcaklık aralığı |
-320 derece F ila 842 derece F (-196 derece ila 450 derece ) |
|
İzin Verilen Maksimum Çalışma Basıncı |
ASME Sınıfı 150, 300, 600, 900 |
|
Kapatma Değerlendirmesi |
Sıfır Sızıntı |
|
Vücut sitili |
Lug, Gofret, Çift Flanşlı, Sürgülü, Alın Kaynaklı |
|
Flanş Delme |
BENİM GİB B16.5, BENİM BENİM GİB B16.47, EN 922, ISO 7005 |
|
Sertifikalar |
ABS, API 607, ATEX, CRN, ISO 10497, PED, PE(S)R, SIL, TR CU, TSG |
|
Kaçak emisyonlar |
ISO 15848-1, API 641, TA Luft |
|
Gövde Malzemeleri |
Karbon Çelik, Paslanmaz Çelik |
|
Kök Malzemeleri |
17-4PH, 410 Paslanmaz Çelik, XM-19 (Nitronik 50) |
|
Koltuk Malzemeleri |
316 Paslanmaz Çelik Sertleştirilmiş |
|
Disk Malzemeleri |
Karbon Çelik, Paslanmaz Çelik |
|
Tasarım Standardı |
API `9, ASME B16.34, ASME VIII, API 600 |
|
Test Standardı |
ISO 5208, EN12266-1, API 6D, API 598, BS 6755 |
|
Yüz yüze |
API % 609% 2c ASME B16.10% 2c ISO 5752% 2c EN 558 |
Üçlü Ofset Kelebek Vana ve Konsantrik Kelebek Vana
Konsantrik kelebek vana ile üçlü eksantrik kelebek vana arasındaki fark nedir?
Eşmerkezli kauçuk kaplı kelebek vanalar, vana diski ile astar arasındaki sıkı geçmeyi temel alırken, üç eksantrik kelebek vanalar, vana gövdesi yuvasına karşı kapanan, vana diski üzerine monte edilmiş sağlam metal lamine contayı kullanır.

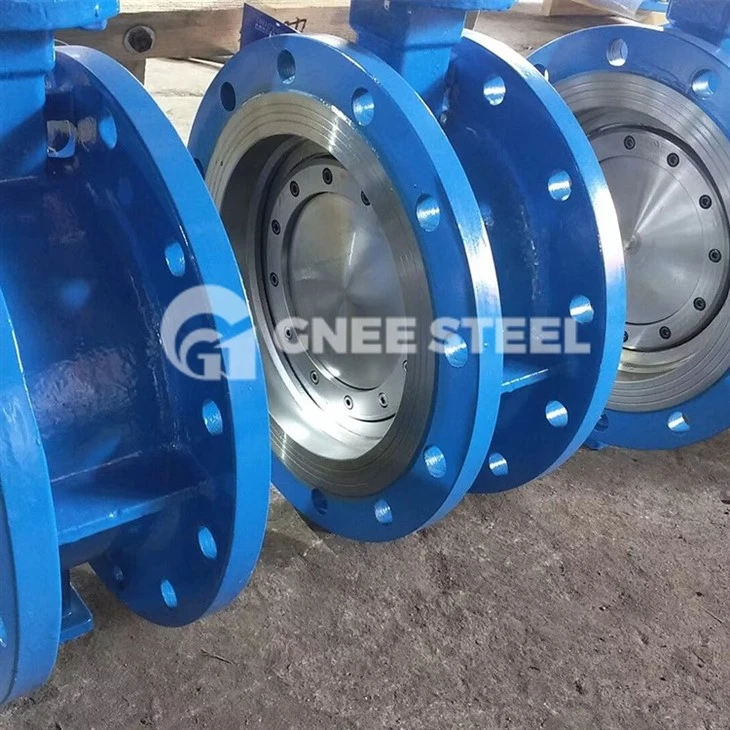

GNEE Çift Ofset Valf Takımı
GNEE Valf Ofseti Müşterisi
