A216 WCB RTJ Flanşlı Plug Vanayüksek-basınç ve yüksek-sıcaklıktaki endüstriyel ortamlar için tasarlanmış, ağır-işe uygun, çeyrek-dönüşlü bir izolasyon vanasıdır. Kapatma elemanı olarak konik veya silindirik bir "tapa" kullanır.RTJ (Halka Tipi Bağlantı)Flanşlar, flanş yüzeyindeki derin bir oyuğa oturan metal bir halka contanın kullanıldığı göze çarpan özelliktir ve bu da onu yüksek sızdırmazlık bütünlüğü için tercih edilen seçenek haline getirir.Sınıf 300'den Sınıf 2500'esistemler.

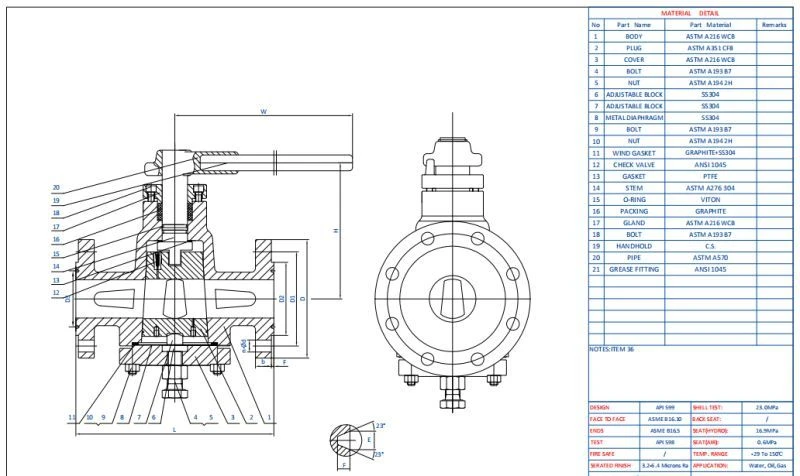

RTJ Flanşlı Fişli Vananın Çizimi - 2inç - 900LB - A216WCB
Teknik Özellikler
Bu spesifikasyonlar, yüksek-basınçlı karbon çeliği tapa valflerine yönelik endüstriyel standartları yansıtmaktadır.
| Öğe | Şartname |
| Tasarım Standardı | API 599 / API 6D |
| Basınç Değeri | Sınıf 300, 600, 900, 1500, 2500 |
| Boyut Aralığı | DN15 – DN600 (1/2" – 24") |
| Gövde Malzemesi | ASTM A216 WCB(Dökme Karbon Çelik) |
| Fiş Malzemesi | ASTM A216 WCB +ENP(Elektriksiz Nikel Kaplama) |
| Yüz-Yüze-Yüze | ASME B16.10 |
| Bağlantıyı Sonlandır | RTJ Flanşları(ASME B16.5) |
| Test Standardı | API 598 / API 6D |
| Çalışma Sıcaklığı | -29 dereceden 425 dereceye |
Ana Bileşenler
| Bileşen | Tanım | Malzeme (Tipik) |
| Vana Gövdesi | Entegre edilmiş kabuk-içeren birincil basınçRTJ (Halka Tipi Bağlantı)flanşlar. | ASTM A216WCB |
| Fiş | Konik veya silindirik kapatma elemanı. Akışa izin vermek için bir port (delik) bulunur. | A216 WCB +ENP(Nikel Kaplama) |
| Kaput | Vücuda cıvatalı; üst boşluğu kapatır ve gövdeyi destekler. | ASTM A216 WCB |
| Kök | Torku operatörden fişe aktarır. Genellikle patlamaya dayanıklı-bir tasarıma sahiptir. | ASTM A276410veya 304 SS |
| RTJ Contası | Yüksek-basınçlı bir sızdırmazlık sağlamak için flanş oyuklarına oturan metal bir halka (Sekizgen veya Oval). | Yumuşak Demir / SS316 |
| Kök Paketleme | Dış sızıntıyı önlemek için gövde çevresinde dinamik bir sızdırmazlık sağlar. | Esnek Grafit |
| Ayar Cıvatası | Kaputun üzerinde yer alan; Fişin yuvaya sıkılığını/sıkışmasını ayarlamak için kullanılır. | Alaşımlı Çelik |
| Yağlayıcı Bağlantısı | İç oluklara sızdırmazlık maddesi/gres enjekte etmek için kullanılan harici bir valf. | Paslanmaz çelik |
Özellikler
Aşırı Basınç Bütünlüğü:RTJ flanş bağlantısı yüksek-basınçlı servis için tasarlanmıştır. Cıvatalar sıkıldıkça metal halka conta oluğun içine sıkıştırılır ve böylecegaz-sıkı, metal-metalden-metale contastandart RF (Yükseltilmiş Yüz) flanşlarından daha iyi performans gösterir.
Basınç Dengeli Tasarım:Yüksek-basınçlı modellerde genellikle "Tersine Dönüştürülmüş Basınç Dengeli" tapa kullanılır. Bu, fişin yüksek basınç altında gövdeye sıkışmasını önleyerek sabit ve yönetilebilir bir çalışma torku sağlar.
Kendi-Temizleme İşlemi:Tapanın koltuğa doğru dönmesi kireç ve kalıntıları temizler. Bu "kazıma" eylemi, onu bulamaçlar veya askıda katı madde içeren ortamlar için ideal kılar.
Tam Geçişli / Düşük Basınç Düşüşü:Tamamen açık olduğunda akış yolu düz ve engelsizdir (Tam Bağlantı Noktası), bu da bir akış katsayısıyla sonuçlanır (Özgeçmiş) küresel veya sürgülü vanalardan önemli ölçüde daha yüksektir.
Sağlam Koltuk Koruması:Açıkken koltuğun akışa maruz kaldığı küresel vanaların aksine, tapa vanasının sızdırmazlık yüzeyleri tamamen açık konumda ortamdan korunarak erozyonu azaltır.
Uygulamalar
Petrol ve Gaz İletimi:RTJ contasının hidrokarbonların sıfır sızıntısını sağladığı yüksek-basınçlı boru hatları.
Petrokimya Rafinerileri:Ortamın, küresel vana yuvalarına zarar verebilecek katalizörler veya parçacıklar içerdiği "Kirli" hizmette kullanılır.
Yüksek-Basınçlı Buhar:RTJ flanşları, termal genleşmeyi düz contalara göre daha iyi idare ederek sıcaklık döngüsü sırasında sızıntıları önler.
Bulamaç Boru Hatları:Tapanın kazıma hareketinin temiz bir sızdırmazlık sağladığı madencilik veya atık uygulamaları.
GNEE Valf atölyesi
SSS
A216 WCB'nin anlamı nedir?
A216 WCB, mükemmel işlenebilirlik ve kaynaklanabilirlik ile karakterize edilen yaygın bir dökme karbon çeliği malzemesidir. Birincil bileşenleri arasında karbon, silikon ve manganez gibi elementler; özellikle -29 derece ile 425 derece arasındaki sıcaklık aralığında-kullanılmaya uygundur, dolayısıyla çoğu endüstriyel ortamın gereksinimlerini karşılar.
A216 WCB ile ASTM A105 arasındaki fark nedir?
WCB dökme karbon çeliği, A105 ise dövme karbon çeliğidir; her ikisi de valf gövdeleri için kullanılır. Dökme valf gövdeleri gaz kabarcıkları veya kum kalıntıları gibi kusurlar içerebilir, oysa dövme gövdeler üstün yoğunluğa sahip olduğundan bu tür kusurlar en aza indirilir. Tipik olarak valf gövdeleri için WCB veya WCC (karbon içeriği bakımından farklılık gösterir) kullanılır; ancak,-sıcaklık ve basınç düşürme istasyonları gibi-daha sıkı gereksinimlere sahip uygulamalarda, çalışma sıcaklığının 427 dereceyi aşmaması koşuluyla sıklıkla A105 kullanılır.
Küresel vana yerine neden plug vana kullanılmalı?
Küresel vana yerine tapalı vanayı seçinaşındırıcı veya "kirli" ortamve yüksek-basınçlı bulamaçlar.
Bunun iki ana nedeni şunlardır:
Kendi-Temizleme İşlemi:Fiş bir gibi davranırsilecek; döndükçe koltuktaki pislikleri siler. Küresel vana bu parçacıkları yakalayarak koltuğu çizer ve sızıntılara neden olur.
Koltuk Koruması:Tamamen açık konumda, plug vananın sızdırmazlık yüzeyleritamamen korumalıakıştan. Küresel vanada yuvalar kısmen yüksek-hızdaki erozyona maruz kalır, bu da zorlu koşullarda daha hızlı arızaya yol açar.
