AWWA C518için bir standarttırçift-disksalınımlı çek valflerAmerikan Su Mühendisleri Birliği (AWWA) tarafından geliştirilmiştir. Tam adı "ANSI/AWWA C518 Çift-Su Temini Sistemleri için Diskli Salınımlı Çek Valfler"dir. Çapı 2 inç ila 48 inç (50 mm ila 1.200 mm) olan ham su, içme suyu ve arıtılmış su sistemlerine uygulanabilir ve malzeme, yapı, basınç derecesi, sızdırmazlık performansı ve test gereksinimleri açısından vanalar için minimum teknik özellikleri belirtir.
Güvenilir ve Bakım-Ücretsiz – AWWA C518 Çift-Diskli Çek Valfler için Hızlı Fiyat Teklifi Alın.
AWWA C518 Özellikleri
| Parametreler | Teknik Detaylar | Notlar |
| Standart Şartname | AWWA C518 | Çift-Disk Yaylı-Yüklü Çek Valfler için Standart. |
| Nominal Boyut Aralığı | 2" - 48" (DN50 - DN1200) | Talep üzerine daha büyük boyutlar (72"'e kadar) mevcuttur. |
| Nominal Çalışma Basıncı | 150 psi, 250 psi | Malzeme ve uygulama gereksinimlerine bağlı olarak. |
| Bağlantı Türleri | Gofret, Lug, Çift Flanşlı | Gofret tipi en yaygın endüstri standardıdır. |
| Yüz-Yüze-Boyut | API 594 / AWWA C518'e göre | Daha az ağırlık ve alan için ultra-kısa tasarım. |
| Hidrostatik Kabuk Testi | 1,5 x Nominal Basınç | Yapısal ve basınç bütünlüğünü sağlar. |
| Esnek Koltuk Testi | 1,1 x Nominal Basınç | "Kabarcık{0}}Sıkı" kapanmayı-garanti eder. |
| Servis Medyası | İçme Suyu, Ham Su, Temiz Su | Belediye ve endüstriyel su sistemleri için uygundur. |
AWWA C518 İnşaat Malzemeleri
| Bileşen / Parça Adı | Ortak Malzemeler | Malzeme Özellikleri / ASTM Standardı |
| Vana Gövdesi | Sfero Döküm / Gri Demir | ASTM A536 / ASTM A126 Cl. B |
| Çift Diskler (Plakalar) | Bronz / Paslanmaz Çelik / Sfero Döküm | ASTM B584 / ASTM A351 CF8M |
| Esnek Oturma | EPDM / NBR (Buna-N) / Viton | Sıfır-sızdırmazlık sağlar. |
| Burulma Yayları | Paslanmaz Çelik 302 / 316 / İnkonel | Dalgalanmayı önlemek için hızlı kapanma kuvveti sağlar. |
| Menteşe ve Durdurma Pimleri | Paslanmaz Çelik 304/316/410 | Disk dönüşünü ve hareket sınırını destekler. |
| Rulmanlar / Burçlar | PTFE / Bronz | Sürtünmeyi azaltır ve pimin sıkışmasını önler. |
| Koruyucu Kaplama | Füzyonla Bağlanmış Epoksi (FBE) | Korozyona karşı koruma açısından AWWA C550 ile uyumludur. |
| Donanım / Bağlantı Elemanları | Paslanmaz çelik | Oksidasyona ve paslanmaya karşı üstün direnç. |
Neden AWWA C518'i Seçmelisiniz? (Geleneksel Çek Valflerle Karşılaştırma)
| Sorunlu Noktalar / Mühendislik Zorlukları | Geleneksel Salınım Kontrolü (AWWA C508) | Çift-Diskli Yay-Yüklü (AWWA C518) |
| Su Çekici (Slam) | Yavaş Kapanış: Yalnızca geri akış başladıktan sonra kapanır, bu da büyük hidrolik şoka ve "boru çarpmasına" neden olur. | Hızlı Kapanış: Geri akış başlamadan önce kapanarak sessiz ve çarpmasız-çalışma sağlar. |
| Kurulum Alanı | Hantal: Uzun yüz yüze-yüz yüze-boyutlar ve ağır ağırlık, büyük bir ayak izi gerektirir. | Ultra-Kompakt: Genellikle yalnızca1/4 ila 1/8geleneksel valflerin alından-yüze-uzunluğu. |
| Kurulum Yönü | Sınırlı: Genellikle yalnızca yatay boru hatlarıyla sınırlıdır. | Çok yönlü: Her ikisine de uygunyatay ve dikey (yukarı doğru akış)kurulumlar. |
| Bakım Maliyetleri | Karmaşık: Birçok dahili hareketli parça; Menteşe pimleri ve burçlar erken aşınmaya eğilimlidir. | Basitleştirilmiş: Uzun süreli dayanıklılık ve minimum bakım için-yüksek-kaliteli yaylar ve pimler içeren modern tasarım. |
AWWA Vana Uygulamaları
Belediye Su Pompa İstasyonları
Pompa Deşarjı
Sessiz Çalışma
Yüksek-Bina Su Sistemleri
Dikey Kurulum
HVAC Sistemleri
Su Arıtma ve Endüstriyel Prosesler
Filtre geri yıkama sistemi
Deniz suyunun tuzdan arındırılması ve ham su taşımacılığı
Endüstriyel sirkülasyonlu soğutma suyu

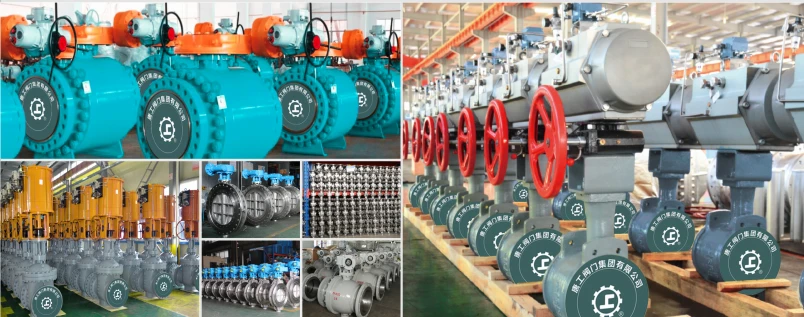

GNEE AWWA Vana fabrikası
AWWA C518 Teknik Özelliklerini mi arıyorsunuz? 2" - 48" arası Veri Sayfalarımızı Bugün İndirin.
SSS
AWWA valfleri nedir?
AWWA valfleriAmerikan Su İşleri Birliği'nin (AWWA) katı standartlarını karşılayacak şekilde tasarlanmış olup su dağıtım ve arıtma sistemlerinde dayanıklılık ve güvenilirlik sağlar. Uzun hizmet ömrü için tasarlanan bu vanalar belediye, endüstriyel ve ticari su altyapısı için optimize edilmiştir.
Salınımlı çek valf nasıl kurulmalıdır?
Salınım çek valfleri her zaman takılıdırMENTEŞE PİMİ yatay olarak ve boru merkez çizgisinin üzerine yerleştirildiğinde(bu bölümün sonundaki resimlerde gösterildiği gibi). Yanlış kurulum bağlanmaya, yüksek kafa kaybına ve/veya açık konumda yapışmaya neden olabilir.
