API603, Tam adı "Metal Flanş Bağlantılı Küresel Vana", Amerikan Petrol Enstitüsü tarafından yayınlanan önemli bir standarttır. Petrol, gaz ve kimyasallar gibi zorlu endüstriyel ortamlarda kullanılan flanş uçlu ve metal contalı yataklı küresel vanaların tasarımı, üretimi, malzemeleri ve testine yönelik ayrıntılı spesifikasyonlar sağlar. Bu standardın temel amacı, bu tür vanaların yüksek sıcaklık, yüksek basınç ve aşındırıcı ortamlarda güvenli, güvenilir ve-uzun süreli çalışmasını sağlamaktır.
Kimya Tesisinizin API 603'e İhtiyacı Var mı?Seçim Kılavuzunu indirin.
API 603 Vanalar İçin Genel Teknik Özellikler
| Kategori | Standartlar ve Açıklama |
| Tasarım Standardı | API603(Korozyona-Dayanıklı, Cıvatalı Kaporta Sürgülü Vanalar) |
| Basınç-Sıcaklık Değeri | ASME B16.34 |
| Yüz-Yüze-Yüze (F-F) Boyutlar | ASME B16.10 |
| Flanşlı Uç Boyutları | ASME B16.5 |
| Alın-Kaynak (Siyah Beyaz) Uç Boyutları | ASME B16.25 |
| Basınç Değeri | Class 150, 300, 600 (Talep üzerine Class 2500’e kadar) |
| Boyut Aralığı | NPS 1/2" - 24" (DN 15 - DN 600) |
| Muayene ve Test | API598(Vana Muayenesi ve Testi) |
| Kaput Tasarımı | Cıvatalı Kapak (BB), Dış Vida ve Çatal (OS&Y) |
API 603 valflerinin Genel Korozyona-Dirençli Malzeme Özellikleri
| Parça Adı | 304 Paslanmaz Çelik | 316 Paslanmaz Çelik | Dubleks Paslanmaz Çelik | Özel Alaşımlar |
| Gövde / Kaporta | ASTM A351CF8 | ASTM A351CF8M | ASTM A890 4A / 5A | Monel / Hastelloy / Titanyum |
| Kama | Gövde ile aynı (CF8) | Gövde ile aynı (CF8M) | Gövde ile aynı (4A / 5A) | Vücut ile aynı |
| Kök | ASTM A182 F304 | ASTM A182 F316 | ASTM A182 F51 / F53 | Monel K500 |
| Koltuk | Entegre Koltuk | Entegre Koltuk | Entegre Koltuk | İntegral veya Kaynaklı |
| Ambalaj | PTFE / Esnek Grafit | PTFE / Esnek Grafit | PTFE | PTFE / Grafit |
| Cıvatalama | A193 B8 / A194 8 | A193 B8M / A194 8M | A193 B8M / A194 8M | Alaşımlı Çelik / SS |
API 603 Sürgülü Vanalar için Boyutsal Veriler (Sınıf 150/300)
| NPS (inç) | DN (mm) | Sınıf 150 (L) | Sınıf 150 (H) | Sınıf 300 (L) | Sınıf 300 (H) |
| 2" | 50 | 178 | 385 | 216 | 410 |
| 3" | 80 | 203 | 485 | 283 | 510 |
| 4" | 100 | 229 | 585 | 305 | 615 |
| 6" | 150 | 267 | 780 | 403 | 820 |
| 8" | 200 | 292 | 965 | 419 | 1020 |
| 10" | 250 | 330 | 1170 | 457 | 1230 |
| 12" | 300 | 356 | 1380 | 502 | 1450 |
Teknik Karşılaştırma – API 603 ve API 600
| Özellik | API 603 (Korozyona Dayanıklı) | API 600 (Ağır Hizmet) |
| Birincil Malzeme | Paslanmaz Çelik (CF8M, CF8, CF3M) | Dökme Karbon Çelik (WCB, WCC, LCC) |
| Duvar Kalınlığı | Çakmak(SS için tasarlandı) | Daha kalın(Daha Ağır Döküm) |
| Korozyon Toleransı | Minimum (Malzeme kendi kendini-korur) | Önemli (Ağır duvarlar paslanmaya neden olur) |
| Tipik Boyut Aralığı | NPS 1/2" ila 24" | NPS 2" ila 60"+ |
| Endüstri Odaklılığı | Kimya, Gıda, Gübre, LNG | Petrol ve Gaz, Enerji Üretimi, Rafinaj |
| Ağırlık Tasarrufu | API 600'den yaklaşık %. 15%- 25 daha hafif | Daha hacimli/Daha ağır |

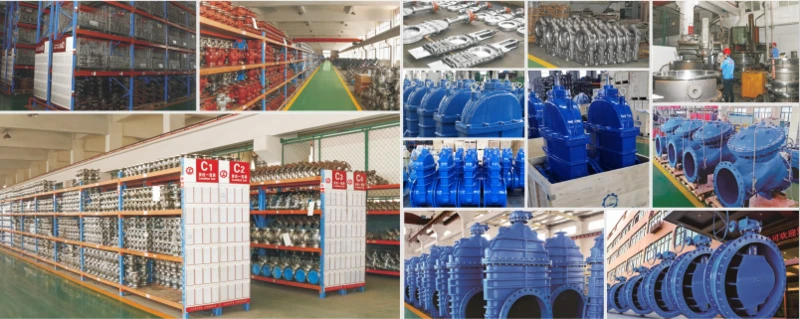

GNEE API Valf fabrikası
Teklif AlSertifikalı API 603 Paslanmaz Çelik Sürgülü Vanalar için – Stokta NPS 2"-12".
SSS
API 602 ile API 603 arasındaki fark nedir?
API 603: Düşük ila orta basınç için korozyon direncine sahip hafif sürgülü vana standardı. API 602: Dar boru sistemleri için küçük-çaplı sürgülü vana standardı.
DIN 603'ün ISO eşdeğeri nedir?
ISO 8678
DIN 603 mantar başlı kare boyunlu taşıyıcı cıvataların ISO eşdeğeri:ISO 8678.
Valfler için API standardı nedir?
API valf standartlarıPetrol, gaz ve proses endüstrilerinde güvenliği, güvenilirliği ve birlikte çalışabilirliği sağlamak için Amerikan Petrol Enstitüsü tarafından geliştirilen teknik özellikler. Bu standartlar, çeşitli valf türleri için tasarım gereksinimlerini, malzemeleri, test protokollerini ve kalite kontrol önlemlerini tanımlar.
