"Boru Hattı ve Boru Vanaları Spesifikasyonu" başlıklı API 6D, uzun mesafelerde petrol ve doğalgaz taşıyan orta akım sektörü-boru hatları için özel olarak tasarlanmıştır. Pek çok kişi API 6D'yi kompresör istasyonlarında kullanılan masif, muylulu- monteli küresel vanalarla ilişkilendirse de standart aynı zamanda şu özellikleri de içerir:yüzer küresel vanalar.
API 6D Yüzer Küresel Vanalar için Uzman Çözümler –24 Saat İçinde Teknik Teklif Alın.
API 6D yüzer küresel vanaTeknik Özellikler
| Tasarım Standardı | API 6D / ISO 14313 |
| Basınç Değeri | Sınıf 150, 300, 600 (Sınıf 900+ istek üzerine mevcuttur) |
| Boyut Aralığı | NPS 2" ~ NPS 6" (Boru Hatlarında Yüzer Tasarım Standardı) |
| Yüz-Yüze-Yüze (K-K) | ASME B16.10 / API 6D |
| Flanş Bağlantısı | ASME B16.5 (RF - Yükseltilmiş Yüz, RTJ - Halka Tipi Bağlantı) |
| Alın-Kaynak Bağlantısı | ASME B16.25 (Siyah Beyaz) |
| Yangına Karşı Güvenli Tasarım | API 607 / API 6FA Sertifikalı |
| Güvenlik Özellikleri | Anti-Statik Cihaz ve Üfleme- Korumalı Gövde (Standart) |
| Boşluk Giderme | Kendiliğinden-tahliyeli Koltuklar (Otomatik boşluk basıncı tahliyesi) |
| Malzemeler (Gövde) | Karbon Çelik (A105, WCB, LCC), Paslanmaz Çelik (F316, CF8M), Alaşımlı Çelik |
API 6D Yüzer Küresel Vanalar için Boyutsal Veriler
Sınıf 150 (PN 20)
| Nominal Boru Boyutu (NPS) | DN (mm) | RF/Siyah Beyaz (F-F) | RTJ (F-F) | Yaklaşık. Ağırlık (kg) |
| 2" | 50 | 178 | 191 | 18 |
| 2-1/2" | 65 | 191 | 203 | 25 |
| 3" | 80 | 203 | 216 | 32 |
| 4" | 100 | 229 | 241 | 55 |
| 6" | 150 | 394 | 406 | 95 |
Sınıf 300 (PN 50)
| Nominal Boru Boyutu (NPS) | DN (mm) | RF/Siyah Beyaz (F-F) | RTJ (F-F) | Yaklaşık. Ağırlık (kg) |
| 2" | 50 | 216 | 232 | 22 |
| 2-1/2" | 65 | 241 | 257 | 31 |
| 3" | 80 | 283 | 298 | 48 |
| 4" | 100 | 305 | 321 | 78 |
| 6" | 150 | 403 | 419 | 135 |
API 6D Yüzer Küresel Vanalar için Yumuşak Koltuk ve Metal Koltuk Karşılaştırması
| Özellikler | Yumuşak Koltuk | Metal Koltuk |
| Sızdırmazlık Malzemeleri | PTFE, RPTFE, Devlon, Naylon, PEEK | Stellit Kaplama, Tungsten Karbür Kaplama (TCC), Krom Karbür Kaplama (CCC) |
| Sızıntı Sınıfı | Sıfır Sızıntı/ Kabarcık Sıkı (ANSI Sınıf VI) | GenellikleANSI Sınıf V veya VI(Alıştırma hassasiyetine bağlı olarak) |
| Sıcaklık Aralığı | -29 dereceden 200 dereceye kadar (Malzemeye bağlı; PEEK daha yükseğe çıkabilir) | -196 dereceden 500 dereceye kadar +(Kriyojenik veya aşırı yüksek sıcaklıklar için tercih edilir) |
| Uygulanabilir Medya | Temiz gaz, su, petrol ürünleri (Parçacık-içermez) | Kumlu ortam, katı parçacıklar, bulamaçve yüksek-viskoziteli sıvılar |
| Çalışma Torku | Düşük; pürüzsüz açma ve kapama | Daha yüksek (Önemli derecede metal--metal-sürtünmesi nedeniyle) |
| Aşınma Direnci | Fakir; yabancı maddeler nedeniyle kolayca çizilebilir, bu da sızıntılara yol açar | Harika; Erozyona ve aşınmaya karşı oldukça dayanıklı |
| Servis Ömrü | Nispeten kısa; contaların periyodik olarak değiştirilmesi gerekir | Son derece uzun; Ağır hizmet ve sık döngüler için uygun |
| Maliyet | Maliyet-etkin / Ekonomik | Pahalı (Hassas alıştırma ve gelişmiş{0}}zorlama işlemleri gerektirir) |
| Ortak Uygulamalar | Doğal gaz iletimi, belediye gaz şebekeleri, ortam sıcaklığındaki yağ | Ham petrol (kumlu), rafineri koklaştırma, blöf/kanalizasyonve yüksek-basınçlı buhar |

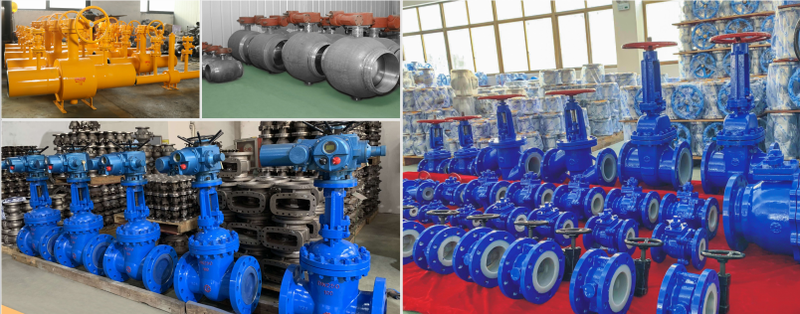

GNEE API 6D Yüzer Küresel Vana atölyesi
API 6D Yüzer Küresel Vanalar-Gönderilmeye-Hazır - Stoklar Dünya Çapında Hemen Teslimata Hazırdır.
SSS
API 6D 24. basım ile 25. basım arasındaki fark nedir?
25. baskı, aktüatörlerin API 6DX'e tam olarak uymasını gerektiriyor. 24. baskıda aktüatörün boyutlandırılması için yalnızca API 6DX kuralları gerekliydi. Bu, çalıştırılan bir vananın API 6D'nin 25. baskısına uygun olması için aktüatörün API 6DX'e uygun olması gerektiği anlamına gelir.
API 6D ile B16 34 arasındaki fark nedir?
ASME B16. 34: Genel kalite güvence yönergelerini sağlar. API 6D: Özel inceleme ve test prosedürleri de dahil olmak üzere daha sıkı kalite kontrol önlemlerini zorunlu kılar.
API 6D ile API 594 arasındaki fark nedir?
API 594, kompakt plakalı ve çift plakalı çek valfleri kapsarken, API 6D, büyük salınımlı çek valfler dahil olmak üzere boru hattı valflerini kapsar.. Çünkü kısa stroklu ve yay destekli-kapanışları ters akış hızını azaltır. Çatlama basıncı genellikle çok düşüktür, tipik olarak 0,05 ila 0,2 bar civarındadır.
