Aradaki temel farkdikey veyatay çek valfler(NRV)kurulum yönleri, yapısal tasarımları ve uygulanabilir boru hattı düzeninde yatmaktadır; bunlar birbirinin yerine kullanılamaz.
Kurulum yönüne gelince,dikey çek valfler(NRV)dikey boru hatlarına monte edilmelidir. Valf diskini açmak için ortam basıncına bağlı olarak ortam tipik olarak aşağıdan yukarıya doğru akar. Akış durduğunda, valf diski yerçekimi veya yay kuvveti altında sızdırmazlık sağlamak için geri çekilerek geri akışı önler.
Yatay çek valfler(yani yatay kaldırma çek valfleri) özellikle yatay boru hatları için tasarlanmıştır. Valf diski dikey merkez çizgisi boyunca yükselir ve alçalır, ortamın itmesiyle açılır ve akış durduktan sonra kendi ağırlığıyla kapanır. Dikey bir boru hattında yatay bir vana kullanılması gibi yanlış kurulum, vana diskinin düzgün şekilde yerine oturmamasına neden olabilir ve bu da kontrol fonksiyonunun kaybına yol açabilir.
Yapı ve performans açısındandikey çek valfler(NRV)çoğunlukla kılavuzlu bir kaldırma yapısı benimsenmiştir ve bazı modeller, hızlı sızdırmazlık sağlayabilen ve koç darbesi etkisini azaltabilen yay destekli kapanmayla- donatılmıştır. Yüksek-basınçlı sistemler veya yüksek sızdırmazlık gereksinimleri olan sistemler için uygundurlar.
Yatay çek valfler(NRV)Yapı olarak sürgülü vanalara benzerler, akış kanalında belirli bir kıvrım vardır, bu da daha fazla sıvı direnci sağlar, ancak daha iyi sızdırmazlık performansı sağlar. Genellikle küçük-çaplı (DN 50'den küçük veya ona eşit) boru hatlarında kullanılırlar. Bir çek valf seçerken, sızıntıyı veya yanlış kurulumun neden olduğu ekipman hasarını önlemek için boru hattı güzergahını ve çalışma koşullarını tam olarak eşleştirmek gerekir.
Geri Dönüşsüz-Valflar mı Teçhiz Ediyorsunuz?Dikey ve Yatay Modeller için Fabrikadan-Doğrudan Fiyat Tekliflerini Bugün Alın.
Karşılaştırma Tablosu: Dikey ve Yatay Geri Dönüşsüz-Vanalar (NRV)
| Boyut | Dikey NRV | Yatay NRV |
| Önerilen Vana Tipleri | Yay-yüklü Kaldırma, Top, Sessiz/Darbesiz-veya Eksenel Akış. | Salıncak, Standart Kaldırma, Gofret/Kelebek veya Devirme Diski. |
| Yerçekiminin Etkisi | Yerçekimi diskin yuvaya dönmesine yardımcı olur (akış yukarı doğru olduğunda). | Yerçekimi, diskin koltuğa temas edecek şekilde dikey olarak düşmesine yardımcı olur. |
| Akış Yönü Sınırları | Alttan-Yukarı-Yukarıya Doğru (Yukarı) Olmalıdır. Aşağıya doğru akış için nadiren kullanılır (ağır-işe uygun özel yaylar gerektirir). | Yatay çift-yönlü (yatay düzlemde her iki yönde de akış için işlevseldir). |
| Çatlama Basıncı | Daha yüksek. Diskin ağırlığı artı yay geriliminin (varsa) üstesinden gelmelidir. | Daha düşük. Yalnızca minimum sürtünmenin veya hafif yer çekimi direncinin üstesinden gelinmesi gerekir. |
| Su Darbesi/Gürültü Kontrolü | Harika. Genellikle yay-desteklidir; "Sessiz" olarak sınıflandırılarak su darbesini etkili bir şekilde önler. | Ortalama. Salınım türleri, pompa durduğunda ve akış tersine döndüğünde yüksek sesli "Çarpma" sesi çıkarmaya eğilimlidir. |
| Sızdırmazlık Performansı | Yüksek. Disk ekseni yerçekimi çizgisiyle aynı hizada olup mükemmel merkezleme ve temas sağlar. | Orta. Uzun-süreli kullanım, menteşe piminin aşınmasına neden olarak diskin eksantrikliğine veya sızıntıya neden olabilir. |
| Akış Direnci (Basınç Düşüşü) | Daha büyük. Akış yolu genellikle dolambaçlı olup (glob vanaya benzer), enerji kaybına neden olur. | Küçük. Özellikle Swing çeşitlerinde; akış yolu neredeyse düzdür-ve enerji tasarrufu sağlar. |
| Alan Gereksinimleri | Yerden-tasarruf. Yüksek-pompa odaları veya kompakt dikey boru şaftları için idealdir. | Daha Büyük Ayak İzi. Düz yatay boru hatları gerektirir; valf gövdesi genellikle daha geniştir. |
| Bakım Zorluğu | Daha yüksek. Dikey boru bölümlerinin çıkarılmasını veya üstten erişim gerektirebilir. | Daha düşük. Genellikle iç parçalara yukarıdan kolay erişim için cıvatalı bir kapakla donatılmıştır. |
| Tipik Uygulamalar | Yüksek-su temini, derin kuyu pompaları, dikey yükseltici sistemler. | Endüstriyel proses hatları, yatay kanalizasyon, büyük pompa istasyonu çıkışları. |

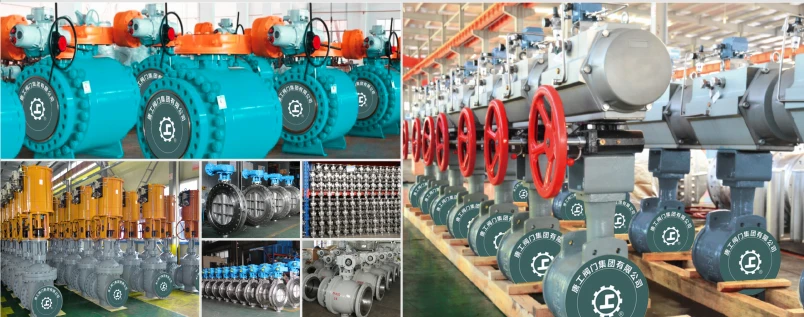

GNEE NRV Fabrikası
Oryantasyon Konusunda Kafanız mı Karışık?NRV Sisteminiz için Ücretsiz Teknik Danışmanlık ve Fiyat Teklifi Alın.
SSS
Geri dönüşsüz valfler-dikey mi yoksa yatay mı?
SırasındaNRV'ler dikey veya yatay boru hatlarına monte edilebilirYatay NRV, yatay boru sistemlerinde en iyi şekilde çalışacak şekilde özel olarak tasarlanmıştır.
Geri dönüşsüz vananın-dezavantajları nelerdir?
Ayrıca sistemin istenilen akış hızına ve basınç değerine bağlı olarak özelleştirilebilirler. Avantajlarına rağmen,-geri dönüşsüz valflerin bazı dezavantajları da vardır. Örneğin,yalnızca düzenli bakım yapılırsa veya uygulama için yeterli boyuta sahipse yapışabilirler.
NRV valfinin diğer adı nedir?
çek valf
A çek valf,-geri dönüşsüz valf, geri akış valfi, tutma valfi, taban valfi veya tek-yollu valfnormalde sıvının (sıvı veya gaz) içinden yalnızca bir yönde akmasına izin veren bir valftir.
