Aradaki temel farksessiz çek valflerVesalınımlı çek valflerkapanma mekanizmalarında ve gürültü kontrolünde yatmaktadır: sessiz çek valfler, yavaş-kapanan bir tasarım veya eksenel kayma yoluyla düzgün bir kapanma sağlayarak su darbesi etkisini ve gürültüyü etkili bir şekilde azaltır; Öte yandan salınımlı çek valfler, açılıp kapanmak için bir eksen etrafında dönen valf diskine dayanır, bu da kapanma sırasında kolayca darbeye ve su darbesine neden olabilir ve bu da daha yüksek çalışma gürültüsüne neden olabilir.
Valf diski birsalınımlı çek valfdisk-şekillidir ve açılıp kapanmak için bir menteşe mekanizması aracılığıyla bir pimin etrafında döner. Ortam ileri doğru aktığında, vana diskini açılmaya iter, bu da düşük akış direnci ve düşük basınç düşüşü sağlar, bu da onu büyük- çaplı boru hattı sistemleri için uygun hale getirir.
Bununla birlikte, ortam geriye doğru aktığında veya pompa aniden durduğunda, valf diski kendi ağırlığı ve ters basıncı altında hızla valf yuvasına geri dönerek kolayca şiddetli bir darbeye neden olur ve su darbesine ve yüksek{0}}desibel gürültüsüne yol açar. Bu etki yalnızca sakinleri rahatsız etmekle kalmaz, aynı zamanda uzun vadede borulara, bağlantı noktalarına ve pompa ekipmanlarına da zarar verebilir.
Sessiz çek valflerancak, yalnızca "ses geçirmez" olmakla kalmayıp, yenilikçi bir yapı sayesinde pilot-işlemiyle çalıştırılan, aşamalı kapatmayı da başarırlar. Yavaş-kapanan veya eksenel-akış valfleri gibi yaygın türler, iki-adımlı bir kapatma işlemini içerir: birincisi, başlangıçtaki tıkanmayı oluşturmak için strokun çoğunun hızlı bir şekilde kapatılması; daha sonra, bir hidrolik amortisör, kılavuz deliği veya yay cihazı yoluyla yavaş bir son kapanma, darbe enerjisini büyük ölçüde tamponlar.
Bazı modellerde, merkez çizgisi boyunca eksenel olarak kayan ve akıcı bir su akış kanalı sağlayan bir valf diski tasarımı kullanılır. Kapanma işlemi, dönme etkisini ortadan kaldırarak "sessiz" bir etki sağlar ve çalışma gürültüsü tipik olarak 40 desibele eşit veya daha az olarak kontrol edilir.
Dökme Çelik Swing veya Paslanmaz Sessiz Çek Valflere mi ihtiyacınız var?1 saat içinde fabrika teklifi için teknik özelliklerinizi gönderin!
Nitelikler ve Operasyon Karşılaştırması
| Karşılaştırma Öğesi | Sessiz Çek Valf (-Slam Olmayan) | Salıncak Çek Valfı |
| Kapatma Mekanizması | Bahar-Destekli(Eksenel kaldırma veya kelebek) | Yerçekimi/Geri Akış Tahrikli(Menteşeli disk) |
| Kapanış Hızı | Son Derece Hızlı(Akış tersine dönmeden önce kapanır) | Yavaş(Geri dönüş başladıktan sonra kapanır) |
| Su Darbesinin Azaltılması | Harika(Çarpmayı ve dalgalanmaları ortadan kaldırır) | Fakir(Yüksek sesle "tıkırdamaya" veya çarpmaya eğilimli) |
| Kurulum Yönü | Evrensel(Yatay, Dikey veya Eğimli) | Öncelikle Yatay(Dikey kısıtlıdır) |
| Sızdırmazlık Performansı | Sıkı; yumuşak veya metal koltuklarda mevcuttur | Genellikle metal-yerlidir; küçük sızıntıya eğilimli |
| Karmaşıklık | Daha yüksek (Yaylar, kılavuzlar ve hassas parçalar dahil) | Basit (Gövde, disk, menteşe pimi) |
Teknik Özellikler ve Performans
| Parametre Kategorisi | Sessiz Çek Valf | Salıncak Çek Valfı |
| Akış Direnci / ΔP | Ilıman(Yay ve kılavuz akış yolundadır) | Çok Düşük(Tam-bağlantı noktası; minimum engelleme) |
| Sızdırmazlık Aşınması | Asgari(Kısa strok, düzgün oturma) | Daha yüksek(Salınım hareketi sırasında sürtünme) |
| Çatlama Basıncı | Biraz Daha Yüksek (Yay gerginliğinin üstesinden gelmeli) | Çok Düşük (Yalnızca disk ağırlığının üstesinden gelinmesi gerekir) |
| Bakım | Orta (Genellikle kaldırılması gerekir) | Harika(Kaporta,-hat içi parça değişimine izin verir) |
| Servis Ömrü | Uzun(Tüm boru sistemini korur) | Orta (Menteşe pimi ve koltuklar zamanla aşınır) |
| Boyut ve Ağırlık | Kompakt ve nispeten hafif | Hacimli ve Ağır (özellikle flanşlı büyük boyutlar) |
Uygulama Ortamı ve Ekonomisi
| Öğe | Sessiz Çek Valf | Salıncak Çek Valfı |
| Uygulanabilir Medya | Temiz Su, Gazlar, Hafif Yağlar | Su, Petrol, Küçük katı maddeli kanalizasyon |
| Tipik Senaryolar | Yüksek-binalar, Pompalar, VFD sistemleri | Belediye drenajı, Kimya tesisleri, Boru hatları |
| Çalışma Gürültüsü | Sessiz / İhmal Edilebilir | Yüksek (Çarpma sırasında güçlü titreşim) |
| CAPEX (Başlangıç Maliyeti) | Daha yüksek (Hassas işleme ve yay maliyetleri) | Ekonomik(Basit döküm; uygun maliyetli-etkin) |
| Kurulum Maliyeti | Daha Düşük (Kompakt; daha az işçilik/destek gerekir) | Daha yüksek (Ağır destek ve daha fazla alan gerektirir) |

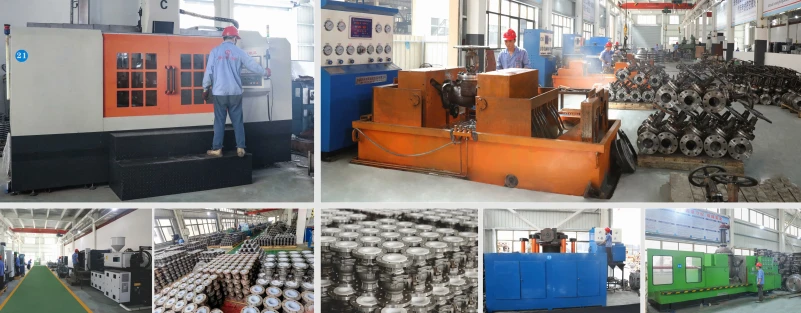

GNEE Çek Valf fabrikası
SSS
Sessiz çek valfler ne için kullanılır?
Sessiz çek valf,-özel olarak tasarlanmış yüksek performanslı bir çözümdür.Su darbesini en aza indirin ve sistem gürültüsünü azaltın. Su temini, HVAC sistemleri, yangından korunma ve endüstriyel boru uygulamalarında kullanım için idealdir.
Salınımlı çek valf nasıl test edilir?
Valfi takın: Salınımlı çek valfi, akış oku sıvı akış yönünü gösterecek şekilde takın. Daha sonra yerine vidalayın ve tüm parçaları sabitleyin. Valfi test edin:Salınımlı çek valfin amaçlandığı gibi çalışıp çalışmadığını test etmek için sıvı akışına izin verin.
