Tam-geçişli valfleresasen borunun iç çapıyla aynı olan bir iç kanal çapına sahiptir, bu da minimum akış direnci sağlar ve onları yüksek-akış{- hızlı taşıma ve boru hattı temizleme işlemleri için uygun hale getirir. Öte yandan, küçültülmüş-delikli vanalar, borunun iç çapından daha küçük bir kanal çapına sahiptir, bu da daha küçük boyut ve daha düşük maliyet sağlar; bu da onları daha düşük akış gereksinimleri olan rutin uygulamalar için uygun hale getirir.
Tam-geçişli valfler(tam-delikli küresel vanalar gibi) sabit-genişlikte bir akış kanalı tasarımı kullanır; burada dahili açık deliğin çapı kabaca bağlı borunun nominal çapına eşittir (genellikle portun iç çapının %95'inden daha büyüktür). Örneğin, DN50 tam geçişli-bir vananın akış kanalı çapı 50 mm'ye yakındır. Bu tasarım, neredeyse hiç engellenmeyen sıvı akışına, minimum basınç kaybına ve düz bir boruya yaklaşan bir akış kapasitesine olanak tanır; bu da onları özellikle verimli taşıma veya periyodik boru hattı temizliği gerektiren sistemler için uygun kılar.
Tersine,azaltılmış-delikli valflerGerçek akış kanalı çapı, nominal çaplarından bir veya daha fazla boyutta daha küçük olanlardır. Örneğin, DN50 küçültülmüş-delikli bir küresel vananın akış kanalı çapı yaklaşık 38 mm'dir, bu da kabaca DN40 boyutuna eşdeğerdir. Bu "azaltılmış-delik" tasarımı akış direncini biraz artırırken, vana boyutunu ve ağırlığını önemli ölçüde azaltarak yerden tasarruf sağlar ve kurulum yükünü azaltır.
Ücretsiz İndir: Ağırlık ve Tork verilerini içeren Tam ve Azaltılmış Bağlantı Noktası Teknik Tablosu (PDF).
Nitelik Karşılaştırması
| Karşılaştırma Öğesi | Tam Bağlantı Noktası (Tam Geçişli) | Azaltılmış Bağlantı Noktası (Küçültülmüş Delik) |
| Tanım | Vana ID'si boru ID'si ile aynıdır | Valf ID'si boru ID'sinden daha küçüktür (genellikle 1 boyut daha küçük) |
| Akış Yolu Tasarımı | Doğrudan-geçişli, sıfır engel | Bağlantı noktası geçişli Huni/Kademeli tasarım |
| Akış Kapasitesi (Cv/Kv) | Büyütülmüş(aynı-uzunluktaki boruya eşdeğerdir) | Daha düşük (kısma etkisi nedeniyle) |
| Basınç Düşüşü (
ΔPΔP ) |
Asgari(ihmal edilebilir) | Daha yüksek (yerel basınç düşüşü yaratır) |
| Direnç Katsayısı | Asgari | Önemli |
Fiziksel ve Ekonomik Parametreler
| Parametre Kategorisi | Tam Bağlantı Noktası (Tam Geçişli) | Azaltılmış Bağlantı Noktası (Küçültülmüş Delik) |
| Boyut ve Ağırlık | Daha Büyük ve Daha Ağır(daha büyük top/kama) | Kompakt ve Hafif(daha küçük gövde/iç kısımlar) |
| Kurulum Alanı | Daha fazla alan gerektirir (Yüz-Yüze-daha uzun) | Yerden-tasarruf sağlar, dar kurulumlar için idealdir |
| Üretim Maliyeti | Daha yüksek(daha fazla malzeme, karmaşık işleme) | Ekonomik(maliyet-etkin, daha az maddi) |
| Çalışma Torku | Daha yüksek (daha büyük sızdırmazlık yüzeyi sürtünmesi) | Daha düşük(dahili bileşenlerin azalması nedeniyle) |
| Pigleme Yeteneği | Tamamen Destekleniyor(domuzlar serbestçe geçer) | Desteklenmiyor(domuzu tuzağa düşürecek) |
Uygulama Karşılaştırması
| Senaryo Gereksinimi | Önerilen Seçim | Sebep |
| Uzun-mesafeli Boru Hatları | Tam Bağlantı Noktası | Periyodik olarak karşılanmalıDomuzcılıkgereksinimleri. |
| Viskoz / Bulamaç Ortamı | Tam Bağlantı Noktası | Bağlantı noktasında medya birikmesini, tıkanmayı veya erozyonu önler. |
| Standart Su/Gaz Sistemleri | Azaltılmış Bağlantı Noktası | Basınç kaybı kabul edilebilir düzeydedir; maliyetleri önemli ölçüde azaltır. |
| Ağırlık-Hassas (Açık Deniz) | Azaltılmış Bağlantı Noktası | Toplam sistem ağırlığını ve destek gereksinimlerini azaltır. |
| Yüksek Türbülans Hizmeti | Tam Bağlantı Noktası | Limandaki türbülansın neden olduğu ciddi mansap erozyonunu önler. |

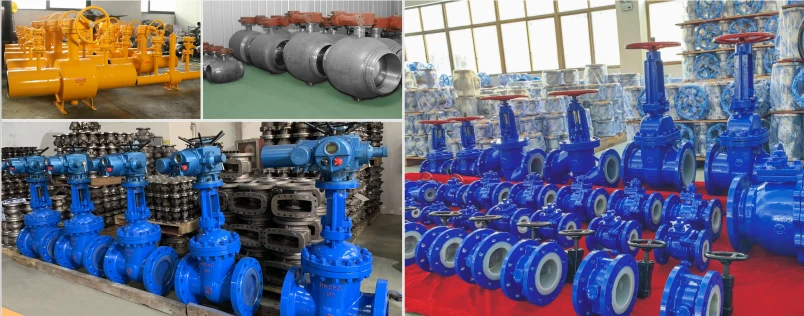

GNEE Vana fabrikası
SSS
Tam portlu küresel vana nedir?
Tam portlu veya bazen tam geçişli olarak da adlandırılan küresel vanaValften geçerken akışın azalmadığı düz bir akış yoluna sahiptir.
Azaltılmış portlu küresel vana nedir?
Standart-portlu küresel vana veya azaltılmış-delikli küresel vana olarak da bilinen, azaltılmış-portlu küresel vana,Borular ve borular boyunca sıvıların akışını kontrol etmek için yaygın olarak kullanılan bir valf türü.
