Tam geçişli küresel vanalar, minimum akış direnciyle 90 derece dönerek hızlı açma ve kapama sağlar; bu da onları sık çalıştırma ve boru hattı temizleme ihtiyaçlarına uygun hale getirir; Sürgülü vanalar, kapıyı kaldırıp indirerek açma/kapamayı kontrol eder, yavaşça açılıp kapanır, daha düşük akış direnciyle ancak çalışması daha fazla çaba gerektirir ve çoğunlukla uzun süre boyunca tamamen açık veya tamamen kapalı olan ana hat izolasyonu için kullanılır.
Tam-geçişli küresel vanalardüşük akış direnci, hızlı açılıp kapanma, otomasyon kolaylığı gibi avantajları nedeniyle petrol, doğal gaz ve su arıtma gibi sektörlerde ana boru hattı kapatma, acil izolasyon ve boru hattı temizleme sistemlerinde yaygın olarak kullanılmaktadır.
Sürgülü vanalarÖte yandan, basit yapıları, düşük maliyetleri ve güvenilir sızdırmazlıkları nedeniyle, bakım izolasyonu veya uzun{- süreli çalışma için kapatma vanaları olarak su temini, drenaj, buhar ve yağ gibi temiz ortamlar için-geniş çaplı ana boru hatlarında yaygın olarak kullanılırlar ve özellikle yüksek sıcaklık ve yüksek basınç koşullarında istikrarlı performans gösterirler.
Ücretsiz İndir: Tam Geçişli Küresel Vana ve Sürgülü Vana Teknik Matrisi (PDF). Seçim ikilemlerinizi çözün.
İşlev ve Çalışma Karşılaştırması
| Karşılaştırma Öğesi | Tam Geçişli Küresel Vana | Sürgülü Vana |
| Birincil İşlev | Hızlı{0}}kapamaveya açılış | Yavaş izolasyonveya açılış |
| Hareket Türü | Çeyrek-dönüş(90 derece top dönüşü) | Çok-dönüşlü / Doğrusal(Takoz dikey olarak hareket eder) |
| Açma/Kapama Hızı | Son Derece Hızlı(Yalnızca 1/4 tur gereklidir) | Yavaş(Birçok dönüş gereklidir; su darbesini önler) |
| Çalışma Torku | Nispeten yüksek (Top ve yuva arasındaki sürtünme) | Yüksek başlangıç torku; seyahat sırasında daha düşük |
| Akış Yolu Tasarımı | Tamamen Düz{0}}İçinden(Kimlik=Boru Kimliği) | Doğrudan-Sonuna Kadar(ID genellikle=Boru Kimliği) |
| Akış Düzenlemesi | Tavsiye edilmez (Koltuğu aşındırır) | Kısma nedeniyle yasaktır(Kama titreşimine neden olur) |
Teknik Özellikler ve Performans
| Parametre | Tam Geçişli Küresel Vana | Sürgülü Vana |
| Akış Direnci ve ΔP | Son Derece Düşük(Sıfıra yakın kayıp katsayısı) | Son Derece Düşük(Küresel vanadan biraz daha yüksek) |
| Sızdırmazlık Sınıfı | Son derece Yüksek(Genellikle ANSI Sınıf VI Baloncuk-sıkı) | Orta (Genellikle Sınıf IV/V Metal-ila-Metal) |
| Çift Yönlü Sızdırmazlık | Mükemmel çift yönlü yetenek | Kama kapıları genellikle çift yönlü sızdırmazlık sağlar |
| Vana Yüksekliği | Kompakt(Alt profil) | Çok Uzun(Özellikle yükselen gövde tipi) |
| Yüz-Yüze-Yüze (K-K) | Nispeten Daha Uzun | Daha kısa(Boru hattı uzunluğu boyunca yerden tasarruf sağlar) |
| Sızdırmazlık Yüzeyi Aşınması | Çalışma sırasında sürekli sürtünme | Sürtünme yalnızca kapanma anında meydana gelir |
Uygulama ve Bakım Karşılaştırması
| Öğe | Tam Geçişli Küresel Vana | Sürgülü Vana |
| Tipik Senaryolar | Doğalgaz, Petrol Sahaları, Kimyasallar, ESD (Acil Durum Kapatma) | Su sistemleri, Enerji santralleri, Rafineriler |
| Pigleme Yeteneği | Tamamen Destekleniyor | Destekleniyor |
| Yüksek Sıcaklık/Basınç | Yumuşak koltuk malzemeleriyle sınırlıdır (Sert koltuk pahalıdır) | Harika(Metal yapı aşırılıkları iyi idare eder) |
| Tortu Etkisi | Topun alt kısmında pislik birikebilir | Tortular sıklıkla alt oluğa yerleşir (Tam kapanmayı önler) |
| Bakım Sıklığı | Düşük; ancak trim genellikle tamamen değiştirilmesini gerektirir | Daha yüksek; ancak koltuklar çoğunlukla çevrimiçi olarak alıştırılabilir/tamir edilebilir |
| Maliyet | Orta ila Yüksek(Özellikle büyük bedenler için) | Düşük ila Orta(Büyük çaplar için-uygun maliyetlidir) |

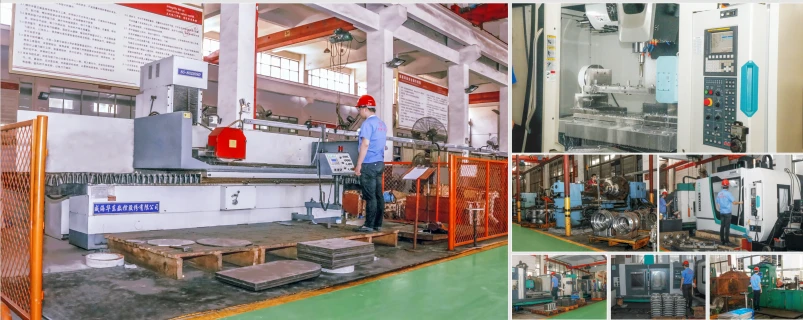

GNEE valf fabrikası
SSS
Tam portlu küresel vana ne zaman kullanılır?
Akışa karşı en az direnci sundukları için tam portlu küresel vanalar tavsiye edilir.Hem katıların hem de sıvıların vanalardan aktığı sistemler. Açık tasarım, vana bağlantısının içinde ve çevresinde-birikme olasılığını azaltır; bu da zamanla vananın genel performansını etkileyebilir.
Tam portlu küresel vananın akış karakteristiği nedir?
Tam portlu küresel vana durumunda akış yoluneredeyse düz dairesel bir boruya benzer (borunun planına bağlıdır) ve topun kimliği boru kimliğiyle eşleşir. Dolayısıyla sürtünmeden kaynaklanan basınç düşüşünde boru bölümünün katkısı, yalnızca bilya bölgesine kıyasla önemli olacaktır.
