A kontrol vanasıEndüstriyel otomasyon sistemindeki son kontrol elemanıdır. Akış hızı, basınç ve sıcaklık gibi değişkenlerin hassas kontrolünü sağlamak için kontrolör sinyallerine (4-20mA gibi) dayalı olarak vana açıklığını sürekli olarak ayarlar. Genellikle kapalı çevrim kontrol devrelerinde kullanılır.
A giriş valfiÖte yandan, yalnızca tamamen açık veya tamamen kapalı olabilen bir açma-kapama valfidir. Düzenleme yetenekleri yoktur ve esas olarak boru hatlarını izole etmek ve bakım sırasında medya akışını kesmek için kullanılır.
İzolasyon mu, Modülasyon mu? Yüksek-Basınç Boru Hattınız için En İyi Vana Stratejisini Bulun.
Karşılaştırma Tablosu: Kontrol Vanası ve Sürgülü Vana
| Özellik / Parametre | Kontrol Vanası (Düzenleme Vanası) | Sürgülü Vana (İzolasyon Vanası) |
| Temel İşlev | Düzenleme ve Kontrol: Akışı, basıncı, sıcaklığı vs. hassas şekilde değiştirir. | Yalıtım ve Kapatma{0}}: Tamamen açık veya tamamen kapalı olarak anahtar olarak kullanılır. |
| Eylem Yöntemi | Sürekli Modülasyon: Fiş %0–100 arasında herhangi bir konumda kalabilir. | Açma/Kapama İşlemi: Genellikle tamamen açık veya tamamen kapalı durumda kalır. |
| Kısma Yeteneği | Harika: Belirli akış özelliklerine sahiptir (Doğrusal, Eşit Yüzde). | Fakir: Kısıtlama nedeniyle yasaktır; yarı-açık durumlar titreşime ve hasara neden olur. |
| Basınç Düşüşü (
ΔPΔP ) |
Büyük: Kontrol hedeflerine ulaşmak için kısma yoluyla basınç düşüşü yaratır. | Asgari: Tamamen açıkken-düz akış; akış direnci sıfıra yakındır. |
| Çalıştırma Yöntemi | Otomatik: Genellikle pnömatik, elektrikli veya hidrolik aktüatörlerle donatılmıştır. | Manuel / Elektrikli: Çoğunlukla el çarkıyla çalıştırılır; büyük vanalar motorları kullanır. |
| Tepki Hızı | Hızlı: Aktüatör kontrol sinyallerine hızlı yanıt verir. | Yavaş: Çok sayıda el çarkı dönüşü gerektirir; Açma/kapama işlemi kademelidir. |
| Akış Yönü | Tek yönlü: Genellikle sabit bir giriş/çıkış yönü vardır. | Çift yönlü: Genellikle contayı etkilemeden her iki yönde de monte edilebilir. |
| Sızdırmazlık Sınıfı | kademeli: Dahili sızıntının izlenmesine olanak sağlar (örn. ANSI Sınıf IV/VI). | Sıkı Mühür: Genellikle baloncuklu-sıkı, yüksek-bütünlüklü kapatma-gerektirir. |
| Bakım Sıklığı | Yüksek: Sık müdahale ve erozyon nedeniyle düzenli kalibrasyon gerektirir. | Düşük: Az sayıda işlem, sızdırmazlık yüzeylerinin uzun süre dayanması anlamına gelir. |
| Yüz-Yüzden-Yüze Loş. | Daha uzun: Aktüatörün ve gövde tasarımının karmaşıklığı nedeniyle. | Daha kısa: Düz valf gövdesi; Kompakt boru hattı düzenleri için uygundur. |
| Üretim Maliyeti | Masraflı: Karmaşık konumlayıcılar, sensörler ve aktüatörler içerir. | Ekonomik: Basit yapı; büyük çaplar için{0}uygun maliyetlidir. |
| Tipik Uygulamalar | Kimyasal proses kontrolü, ısı eşanjörleri, pompa çıkış stabilizasyonu. | Tank çiftlikleri,-uzun mesafeli boru hattı bakımı, yangın sistemi anahtarları. |

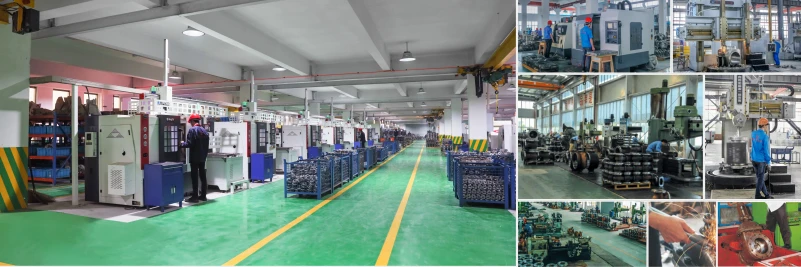

GNEE Valf atölyesi
SSS
Kontrol vanasının dezavantajları nelerdir?
Sapı kapatan conta sızıntı yapabilir. Pnömatik veya elektrikli aktüatör arızalanabilir. Pozisyoner kalibrasyonunu kaybedebilir ve prosesin kontrolden çıkmasına neden olabilir. Normal aşınma, çok fazla bisiklete binme, kötü kurulum.
Akışı bir sürgülü vana ile kontrol edebilir misiniz?
Sürgülü vanalar, serbest akışa veya hiç akışa ihtiyaç duymadığınız uygulamalarda etkilidir.Tasarımları akışın hassas kontrolüne uygun değildir.. Vananın çalışma ömrü boyunca tamamen açık veya tamamen kapalı konumda kalacağı durumlarda kullanılırlar.
İki yaygın sürgülü vana türü nelerdir?
Aralarından seçim yapabileceğiniz birkaç farklı türde sürgülü vana vardır. İki ana tür şunlardır:paralel vs kama-şekilli valfler. Paralel valfler, sıkı bir sızdırmazlık sağlamak için iki paralel yuva arasında düz bir geçit kullanır.
