AWWA C504kauçuk yumuşak contalara ve düşük ila orta basınç koşullarına odaklanarak öncelikli olarak belediye su sistemlerinde kullanılır;API609Öte yandan, hem metal hem de yumuşak contaları kapsayan ve daha yüksek basınçlı ve daha zorlu ortam ortamlarını destekleyen endüstriyel uygulamalara yöneliktir.
Karşılaştırma Tablosu: AWWA C504 ve API 609
| Karşılaştırma Özelliği | AWWA C504 | API609 |
| Standart Adı ve Düzenleyen Kuruluş | Amerikan Su İşleri Birliği (AWWA) Kauçuk-Yataklı Kelebek Vanalar Standardı | Amerikan Petrol Enstitüsü (API) Kelebek Vanalar Standardı: Çift-Flanşlı, Lug- ve Wafer-Tip |
| Birincil Uygulamalar | Belediye su temini, su tesisleri, ham su, tatlı su. | Petrol, doğal gaz, kimya, rafineri, enerji üretimi. |
| Tasarım Felsefesi | Uzun servis ömrü (30–50 yıl), aşınma direnci, az bakım. | Yüksek basınç, yüksek sıcaklık, anti-statik, yangına-güvenli, korozyona dayanıklı. |
| Boyut Aralığı (NPS) | 3" – 72" (Daha büyük boyutlar AWWA C516 kapsamındadır) | 2" – 60" (ve üzeri) |
| Basınç Değerleri | Sınıf 25, 75, 150, 250 (psi-tabanlı derecelendirmeler) | Kategori A (Üreticinin derecelendirmesi) / Kategori B (ASME Sınıfı 150, 300, 600) |
| Hız Sınıfları | A Sınıfı (8 ft/s) / B Sınıfı (16 ft/s) | Tipik olarak hıza göre sınıflandırılmaz; ASME Basınç-Sıcaklık dereceleri ile tanımlanır. |
| Sızdırmazlık Tipi | Kauçuk-Oturaklı (Yumuşak-Oturmalı): EPDM, Buna-N (Nitril) | Metal-Oturmalı (Üçlü Ofset), PTFE (Teflon), Yangın-güvenlik contaları. |
| Disk Tasarımı | Eşmerkezli veya Çift Ofset; aerodinamik tasarım. | GenellikleÜçlü Ofset (TOV)tork-tabanlı sızdırmazlık elde etmek için. |
| Yüz-Yüze-Yüze (F-Yüze-F) | AWWA C504 Kısa Seri / Uzun Seri tabloları. | Kategori A (Üretici standardı) / Kategori B (ISO 5752 / ASME B16.10). |
| Rulmanlar / Burçlar | Korozyonu/paslanmayı önlemek için-kendi kendini yağlayan bronz veya PTFE. | Yüksek-sıcaklık/yüksek-basınç için ağır-işe uygun rulmanlar; genellikle salmastra bezlerini içerir. |
| Test Gereksinimleri | Tasarım-Kanıtı-(Döngü Ömrü Testi): 5.000–10.000 döngü. | API598(Vana Muayenesi ve Testi),API607(Yangın-Güvenli Test). |
| Tipik Medya | İçme suyu, sirkülasyon suyu, filtrelenmiş atık su. | Ham petrol, rafine ürünler, buhar, kimyasallar, doğalgaz. |
Seçim Kılavuzu: Doğru Standardı Seçmek
| Senaryo / Uygulama | Önerilen Standart | Sebep / Gerekçe |
| Belediye Yeraltı İçme Suyu Şebekeleri | AWWA C504 | Uymak zorundadırNSF/ANSI 61içme suyu güvenliği için; için tasarlanmış30+ yıllık bakım-ücretsiz gömülü hizmet. |
| Tuzdan Arındırma Tesisleri (Bitmiş Su / Permeat Bölümü) | AWWA C504 | son dereceuygun maliyetli-etkin; kauçuk-oturma tasarımı şunu başarırsıfır-sızıntı (kabarcık-sıkı)su için kapatma. |
| Rafineri Yüksek-Sıcaklıklı Buhar Hatları | API609 | Gerekliliklermetal-metalden-metale oturmaVeyangın-güvenliğitasarım (API 607); AWWA valfleri bu aşırı sıcaklıklara/basınçlara dayanamaz. |
| Açık Deniz Petrol ve Gaz Platformları | API609 | Dayanmalıaşırı basınçlar ve şiddetli korozyon; tipik olarak kullanırDubleks Paslanmaz ÇelikveyaÜçlü Ofsetmetal-yuvalı vanalar. |

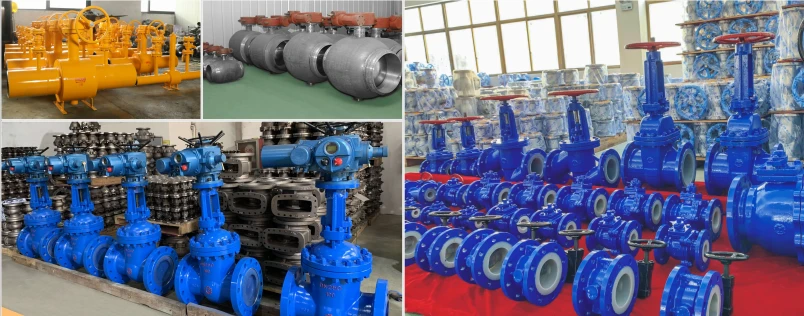

GNEE Vana Fabrikası
SSS
API 609 standardı nedir?
API 609 standardıçeşitli basınç sınıflarında ve boyutlarda kullanılabilen kelebek vanaları kapsarBu da onları petrol, doğal gaz ve ilgili işleme endüstrilerindekiler de dahil olmak üzere çok çeşitli uygulamalara uygun hale getiriyor.
API 609'un basınç derecesi nedir?
Basınç Değeri:
Sınıf 150/300/600.
API 609 yangın güvenli midir?
Günlük operasyonlarda proaktif sıfır-sızıntı sağlamak ve aşırı yangın acil durumlarında sertifikalı yapısal bütünlük ve sızdırmazlık performansı sağlamak için benzersiz bir "İkili-Savunma" Güvenlik Felsefesi ile tasarlanmıştır.
AWWA C504 standardı nedir?
AWWA C504Kelebek Vana, kauçuk yataklı, Füzyon bağlı epoksi kaplı veya sert kauçuk astarlı, su endüstrisinde, belediye mühendisliğinde, su koruma projesinde, içme suyu mühendisliğinde, deniz suyu arıtmasında ve tuzdan arındırmada uygulanır. TASARIM. Tasarım standardı: AWWA C504.
