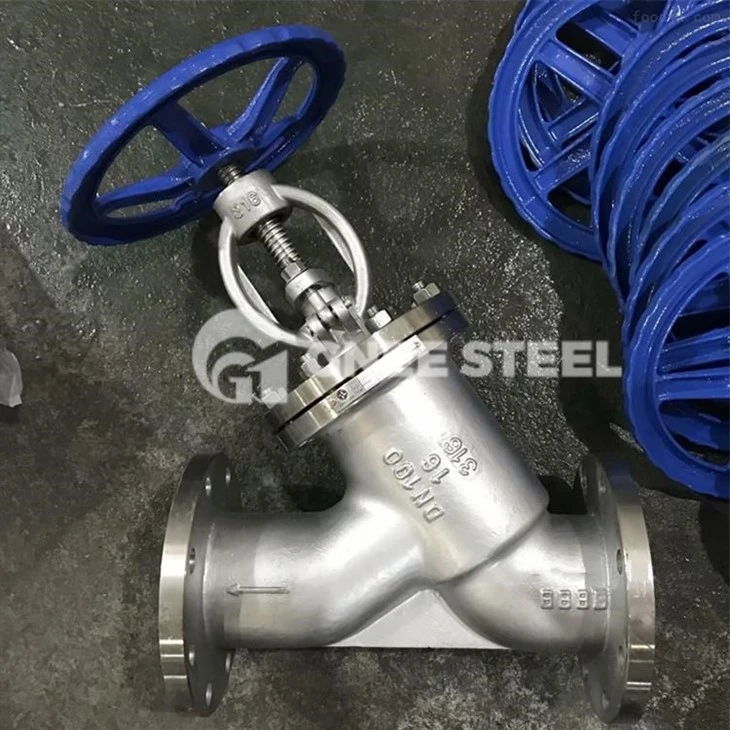

Y tipi stop vanası en yaygın kullanılan vanadır. Bu kadar popüler olmasının nedeni açma-kapama işlemi sırasında sızdırmazlık yüzeyleri arasındaki sürtünmenin az olması, nispeten dayanıklı olması, açılma yüksekliğinin büyük olmaması, imalatının kolay olması ve bakımının kolay olmasıdır. Sadece orta ve düşük basınç için uygun değildir, aynı zamanda yüksek basınç için de uygundur. Kapanma prensibi, valf diski sızdırmazlık yüzeyinin ve valf yatağı sızdırmazlık yüzeyinin medya akışını önlemek üzere birbirine yakın olmasını sağlamak için valf çubuğu basıncına güvenmektir. Durdurma vanası ortamın yalnızca tek yönde akmasına izin verir ve takıldığında yönlüdür. Stop vanasının yapısal uzunluğu sürgülü vananınkinden daha büyüktür. Aynı zamanda sıvı direnci büyüktür ve uzun süreli çalışma sırasında sızdırmazlık güvenilirliği güçlü değildir.
Çek Valflerin Özellikleri
|
Boyut aralığı |
Gövde Malzemesi |
|
1/2"-48" DN15-DN400 |
A105, A105+HF, LF2, F11+HF, F304 (L), F316 (L), F51 |
|
Basınç Değeri |
Disk Malzemesi |
|
Sınıf150-Sınıf4500 PN16-PN420 |
F6a, F304 (L), F316 (L), F5a, F6aHF |
|
Bağlantıyı Sonlandır |
Koltuk Malzemesi |
|
BSP, NPT, Flanş, BW |
A105+F6a, A105+STL6, 304, 316, Hastelloy, Monel, vb. |
|
Yapı Stili |
Kök Malzemesi |
|
Tam Geçişli, OS&Y, Civatalı Kapak / Basınç Contalı Kaput Katı Kama |
410, 304 (L), 316 (L), F51 |
|
Aktüatör Seçenekleri |
Tasarım Standardı |
|
El Çarkı, Konik Dişli, Pnömatik, Elektrik |
BS5352, MMS SP'si -118 |
|
Sıcaklık aralığı |
Yüz Yüze Standart |
|
-29 derece ~650 derece |
ASME B16.10, GB/T 12221, GB/T 15188.1 |
|
Bağlantı Standardı |
Test Standardı |
|
Flanş Delme: ASME B16.5, JB/T 79 Alın Kaynağı: ASME B16.25, GB/T 12224 |
API 598, JB/T 9092, GB/T 13927 |
Y Tipi Çek Valf
