Düz Küre Valf Açıklaması
Düz bir durdurma valfi, valf diskini dikey olarak kaldırarak sıvı akışını kontrol eden bir valftir. Giriş ve çıkış kanalları 180 derecelik düz bir çizgide düzenlenmiştir ve akış yönü valf gövdesi eksenine paraleldir. Tek yönlü akışa sahip boru hattı sistemleri için uygundur.
Core yapısı
Valve gövdesi ve valf koltuğu: Valf gövdesi çoğunlukla dökme çelik, paslanmaz çelik veya dökme demirden yapılmıştır ve valf koltuğu sızdırmazlık yüzeyi aşınma direncini arttırmak için sert alaşımla (stellit gibi) kaynaklanmıştır.
Disk Disk ve Valf Stanz : Valf diski fiş şeklindeki bir yapıdır ve sızdırmazlık yüzeyi düz veya konik bir yüzeydir; Valf gövdesi, valf diskini doğrusal olarak hareket ettirmek için bir iplikten el çarkına bağlanır.
Flange bağlantı: Standart flanş arayüzü (GB/T 9112, ASME B16.5 gibi) boru hattı kurulumu için uygundur.
Düz Küre Valfi Spesifikasyonu
|
Tip |
API Globe Valfı |
|
Kimlik doğrulama |
CE, ISO9001, API6D |
|
Orta sıcaklık |
Eksi 29 derece ila 150 derece |
|
Güç |
Manuel |
|
Akış ortamı |
Su, petrol, doğal gaz |
|
Arayüz Boyutu |
1/2in, 3/4in, 1in, 1-1/4in, 1-1/2in, 2in, 2-1/2in, 3in, 4in, 5in, 6in, 8in, 10in, 12in, 14in, 16in, 18in, 20in, 24in, 24in |
|
Malzeme |
WCB |
|
Basınç |
150lb |
|
Başvuru |
Boru hattındaki sıvıyı bağlamak ve engellemek için kullanılır. Genellikle bir anahtar olarak kullanılan sıvı kontrolü için kullanılamaz |
|
Yapı |
Basit yapı, üretimi kolay ve bakımı. Küçük çalışma darbesi ve kısa açıklık ve kapanış süresi. İyi Sızdırmazlık |

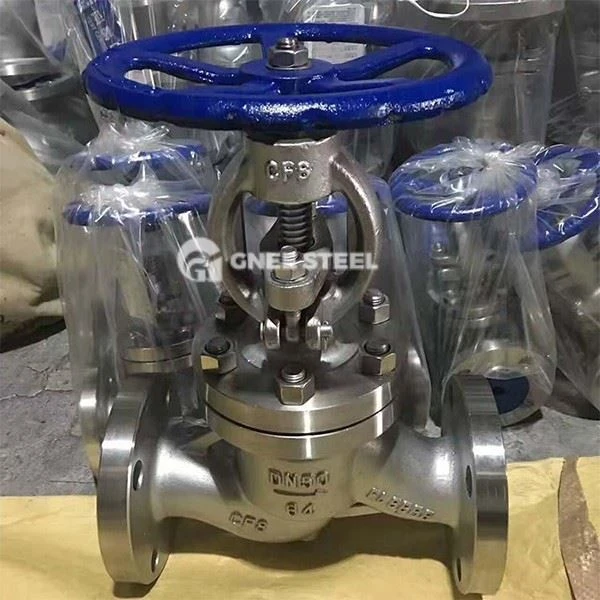

Düz küre valfi
Avantajlar ve sınırlamalar
Avantajları
Güvenilir Sızdırmazlık : Zorla sızdırmazlık tasarımı, yüksek basınç koşulları altında sıfır sızıntıyı koruyabilir . Aasy Bakım : Değiştirilebilir valf koltuğu yapısı bakım maliyetlerini azaltır . Sıcaklık sıcaklık ve yüksek basınç direnci : geçerli basınç seviyesi PN420'ye ulaşabilir ve sıcaklık aralığı -29 derece ~ 425 derece 'dir.
Sınırlamalar
yüksek akış direnci : Sıvı olmayan açık durumda sıvı direnci önemli ölçüde artar, bu da sık ayar senaryoları için uygun değildir . Stallasyon yönü kısıtlaması : Yalnızca tek yönlü akışı destekler ve ters kurulumun valf hasarına neden olması kolaydır .
