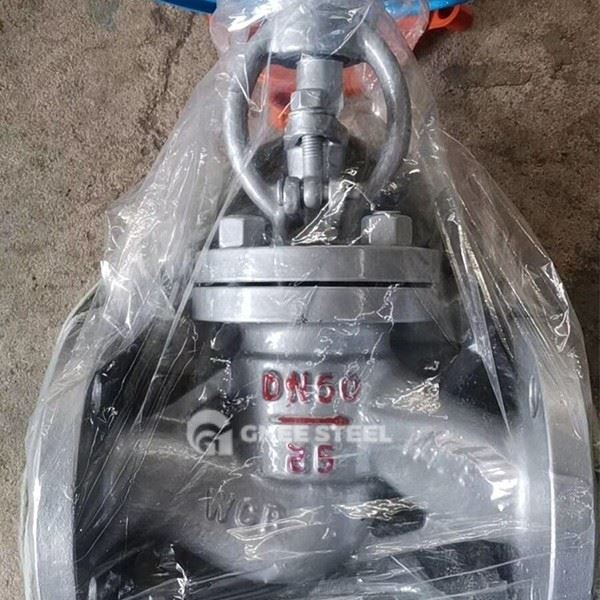

Sanayi Küresi Vanaları

Endüstriyel Küre vanaları, endüstriyel boru hattı sistemleri için tasarlanmış zorunlu kılıf vanalardır. Valf gövdesi, sıvının hassas kesilmesini veya düzenlenmesini sağlamak için diski dikey olarak yükselmeye ve düşmeye iter. Temel özellikleri şunları içerir:

Yüksek basınçlı taşıma kapasitesi (basınç seviyeleri PN16 ~ PN420, sınıf 2500'e kadar);

Geniş sıcaklık aralığı (-29 derecesi +570 derecesine kadar, bazı yüksek sıcaklık modelleri 538 derecenin üzerindeki çalışma koşullarını desteklemektedir);

Malzeme çeşitliliği (döküm çelik, paslanmaz çelik, krom-molibden çelik, vb., Korozif ortam ve aşırı ortamlar için uygun).

Endüstriyel uygulanabilir özellikler
Endüstriyel senaryoların ihtiyaçlarını karşılayan dünya valfi aşağıdaki temel özellikleri karşılamalıdır:

Çap aralığı: farklı akış hızlarına sahip boru hattı sistemleri için uygun DN15 ~ DN600;
Basınç seviyesi: PN40'dan (geleneksel endüstri) PN420'ye (ultra yüksek basınç senaryoları) daha büyük veya eşit;
Sürücü modu: elektrik, pnömatik veya dişli sürücü (otomatik kontrolü destekler, manuel çalışmaya göre önceliklidir);
Yapısal tip: düz (evrensel), açı (akış yönü dönüşümü), üç yönlü (akış dağılımı) ve doğrudan akım (düşük akış direnci);
Özel Performans: Yalıtım tipi (düşük sıcaklıklı ortam), körük mühür tipi (sıfır sızıntı gereksinimi) veya sert conta tipi (granüler ortam içeren).

Uluslararası Üretim ve Test Standartları
Üretim Standartları: Tasarım Spesifikasyonları: Amerikan Standardı ASME B16.34 (Basınç Sınır Tasarımı), Avrupa Standardı EN 12516 (Kabuk Gücü Hesaplaması);

Üretim Standartları: API 609 (sürücü cihazı), ASTM A216\/A351 (döküm çelik\/paslanmaz çelik malzeme), GB\/T 12235 (ulusal standartların genel gereksinimleri).

Test Gereksinimleri:

Sızdırmazlık testi: API 598'e göre yüksek ve düşük basınçlı hava sıkılığı testi, 0 'dan daha az veya eşit sızıntı oranı.% 01 × DN15;

Dayanıklılık Doğrulaması: 10, 000 ISO 5208'e göre açma ve kapanış testi döngüleri (sızıntı yok);

Aşırı Çevre Testi: Nükleer güç valfleri IEEE 382 Sismik Direnç Standartlarını karşılamalı ve aşındırıcı ortam senaryoları NACE MR0175 sertifikasını geçmelidir.

Uygulama ve problem çözme ‌
‌Petrochemy Endüstrisi‌: ‌Scenario‌: Sülfür içeren petrol ve gaz taşımacılığı, yüksek sıcaklık çatlama ünitesi; ‌

Function‌: Hid korozyonunu ve sızıntısını önleyin ve yüksek basınçlı boru hatlarının güvenliğini sağlayın. ‌

Elektrik Enerjisi‌: ‌

Senaryo: Termal Güç\/Nükleer Power Ana Buhar Sistemi, Kazan Yem Suyu; ‌

Function‌: Buhar akışını doğru bir şekilde ayarlayın ve yüksek sıcaklık ortamı (570 dereceye eşit veya eşit) izole edin. ‌

Farmasötik ve Gıda‌: ‌

Senaryo‌: aseptik sıvı boru hattı, CIP temizleme sistemi; ‌

Function‌: 316L Paslanmaz Çelik Valf Gövdesi + PTFE contası, FDA hijyeni standartlarına uygun. ‌

Metalurji ve gemi yapımı‌: ‌

Senaryo: Erimiş Tuz Akışı Kontrolü, Deniz Suyu Soğutma Sistemi; ‌

Fonksiyon‌: Parçacık erozyonuna ve tuz sprey korozyonuna direnir ve ekipman ömrünü uzatın.



Sanayi Küresi Vanaları



Sıradan Globe Valflerinden Fark ‌
‌ Performans parametreleri‌:
Endüstriyel valflerin (PN160 ~ 420) basınç direnci seviyesi, normal valflerden çok daha yüksektir (genellikle PN40'a eşit veya eşit);
Endüstriyel vanaların sızdırmazlık seviyesi ISO 52 0 8 Sınıf A'ya (0%01'e eşit veya eşit sızıntı), sıradan valfler çoğunlukla B sınıfıdır (%0.1'e eşit veya eşit).
‌Malsial Fark ‌:
Endüstriyel vanalar çoğunlukla dökme çelik, alaşım çelik veya paslanmaz çelikten (ASTM A351) yapılırken, sıradan valfler genellikle dökme demir veya düşük dereceli karbon çelikten yapılmıştır.
‌ Fonksiyon genişlemesi‌:
Endüstriyel vanalar elektrik\/pnömatik uzaktan kumandayı destekler ve arıza güvenli modla donatılmıştır (güç kaybolduğunda otomatik kapatma gibi); Sıradan valfler çoğunlukla manuel olarak çalıştırılır.
‌ Uygulama seti‌:
Endüstriyel vanalar yüksek sıcaklık, yüksek basınç ve aşındırıcı ortam için uygundur; Sıradan valfler normal sıcaklık suyu ve gaz gibi ahlaksız olmayan ortamlarla sınırlıdır.
