Yüksek sıcaklık küre valf açıklaması
Yüksek sıcaklıkta küresel valf, esas olarak yüksek sıcaklık sıvılarının akışını kontrol etmek ve kesme kesici olarak kullanılan açıklık ve kapanış elde etmek için valf koltuğu dikey hareketinin merkez hattı boyunca valf valf flepinden vana tipi için tasarlanmış yüksek sıcaklık ortam (buhar, termal yağ, erimiş tuz vb.) İçin tasarlanmıştır.
Temel işlevleri şunları içerir:
Mühür Kesme: Yüksek sıcaklık ortamının sızmasını önlemek için;
Akış düzenlemesi: Kısmen açık durumda akış kontrolü elde edilebilir;
Yüksek basınç toleransı: Sistem basıncının yüksek sıcaklık çalışma koşullarına uyum sağlamak Yüksek basınç direnci: Yüksek sıcaklık koşullarındaki sistem basınç dalgalanmalarına uyum sağlamak.
Yapısal özellikler
Körük Sızdırmaz Yapısı
Metal körükler, yüksek sıcaklık altında ambalajın yaşlanmasının neden olduğu sızıntıyı önlemek ve sızdırmazlığın güvenilirliğini artırmak için geleneksel ambalajı değiştirmek için kullanılır.
Aşınmaya dayanıklı sızdırmazlık yüzeyi
Valf flep ve koltuk, 3-5 kez aşınma direncini artıran ve sıcaklık direnci 650'den fazla dereceye ulaşabilir.
Kompakt kaynaklı bağlantılar
Valf gövdesi boru hattına kaynak yapılır (örneğin, popo kaynağı uç BW veya soket kaynağı SW), sızıntı noktalarını azaltır ve yüksek basınçlı, yüksek sıcaklık sistemlerine uygun hale getirir.
Optimize edilmiş kök tasarımı
Valf gövdesi, yüksek sıcaklık korozyonuna ve aşınmaya karşı dirençli olan ve hizmet ömrünü%50 genişleten HV 900-1100 sertliği ile temperlenmiş + yüzey nitrideddir.
Yüksek sıcaklıkta küre valf spesifikasyonu
| Parça | 常用材质 | 规格范围 |
|---|---|---|
|
valf gövdesi |
Döküm Çelik (WCB, WC6), Paslanmaz Çelik (CF8M) |
Nominal Çap: DN 15- DN300 |
|
sızdırmazlık yüzeyi |
Stellite Alaşım (COCRW) Overlay | Nominal Basınç: PN 16- PN400 |
| Valf -Stemi | 38crmoala nitriding çelik, F6A çift fazlı çelik | Uygulanabilir sıcaklık: -40 derece ~ +650} derecesi |
|
feryat |
Östenitik Paslanmaz Çelik (304\/316L) | Sürüş modu: manuel\/pnömatik |

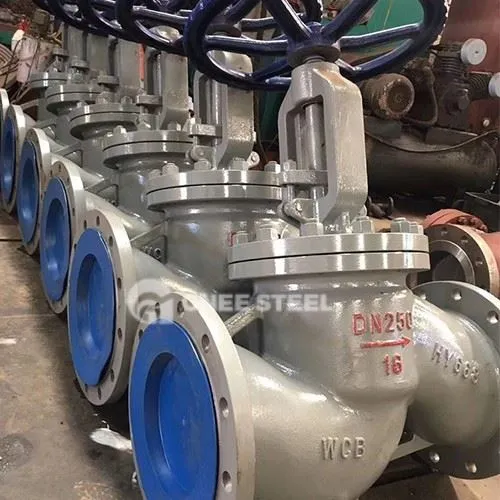

yüksek sıcaklık küre valfi
Uygulama ve işlev
- Petrokimya endüstrisi
Senaryo: Katalitik Çatlama Ünitesi, Yüksek Sıcaklık Yağ Boru Hattı;
Fonksiyon: Yüksek sıcaklıkta ağır yağ koklamasının neden olduğu valf sıkışması ve sızdırmazlık arızasını çözün.
- Güç endüstrisi
Senaryo: Enerji Tesisi Ana Buhar Boru Hattı, Kazan Yem Su Sistemi;
Function: Prevent supercritical steam (>550 derece) valf koltuğunu aşındırmadan ve kapatma ve bakım sıklığını azaltın.
- Metalurji ve koklama
Senaryo: Kola Fırın Gazı Geri Kazanım, Yüksek Sıcaklık Baca Gaz Tedavisi;
Fonksiyon: Parçacık içeren ortamların erozyonuna direnir ve valf servis ömrünü uzatın.
- Yeni enerji ve nükleer enerji
Senaryo: erimiş tuz enerjisi depolama sistemi, nükleer sınıf buhar izolasyonu;
Fonksiyon: Radyoaktif ortamın sıfır sızıntısını sağlayın ve ASM nükleer güç standartlarını karşılayın.
