F11, F22 ve F91 Glob Vanalariçin özel olarak tasarlanmış kritik kontrol bileşenleridir.Yüksek-Sıcaklık ve Yüksek-Basınç (HTHP)Enerji üretimi, petrokimya rafineri ve kazan sistemlerindeki ortamlar. Öne çıkanlardövme alaşımlı çelik gövdelerBu valfler arasındaki temel ayrım, değişen oranlarda yatmaktadır.Krom (Cr) ve Molibden (Mo)Metalik malzemelerin kritik zorluklarını etkili bir şekilde ele alan alaşımlamasürünme ve oksidasyonyüksek sıcaklıklarda.
F91 / F22 / F11 Glob Vanaların Özellikleri
| Öğe | Özellikler |
| Tasarım Standardı | API 623 / ASME B16.34 / BS 1873 |
| Basınç Sınıfı | Sınıf 150, 300, 900, 2500 |
| Nominal Çap | DN80 (3"), DN100 (4") |
| Bağlantı Türü | Flanşlı (RF/RTJ) veya Alın-Kaynaklı (BW) |
| Çalışma Sıcaklığı | F11/F22: 570 dereceden küçük veya ona eşit; F91: 650 dereceden küçük veya eşit |
| Koltuk Sert-e dönük | Stellite 6 (Kobalt-bazlı alaşım) - HTHP için zorunlu |
| Operasyon | El Çarkı, Konik Dişli veya Elektrikli Aktüatör |
İnşaat ve Yapısal Tasarım
Yüksek-basınç sınıfları (Sınıf 900–2500) için tasarım, termal genleşme altında sızdırmazlık bütünlüğüne öncelik verir:
Kaput Bağlantısı:
Sınıf 150–600: Cıvatalı Kaput (BB)spiral sarımlı contalar veya halka bağlantılarla.
Sınıf 900–2500: Basınç Contalı Kaput (PSB). İç basınç arttıkça conta üzerindeki sızdırmazlık kuvveti artarak yüksek sıcaklıklarda cıvatanın gevşemesinden kaynaklanan sızıntılar önlenir.
OS&Y (Dış Vida ve Boyunduruk):Gövde dişleri medya akışının dışında olduğundan yağlı kalmalarını ve{0}yüksek sıcaklıktaki korozyona karşı korunmalarını sağlar.
Disk Tasarımı:
Fiş Tipi:Açma/kapama hizmeti için standart.
Düzenleyici Tip:Kısma uygulamaları için tasarlanmıştır.
Arka Koltuk Tasarımı:Valf tamamen açık konumdayken gövde salmastrasının değiştirilmesine olanak sağlar.

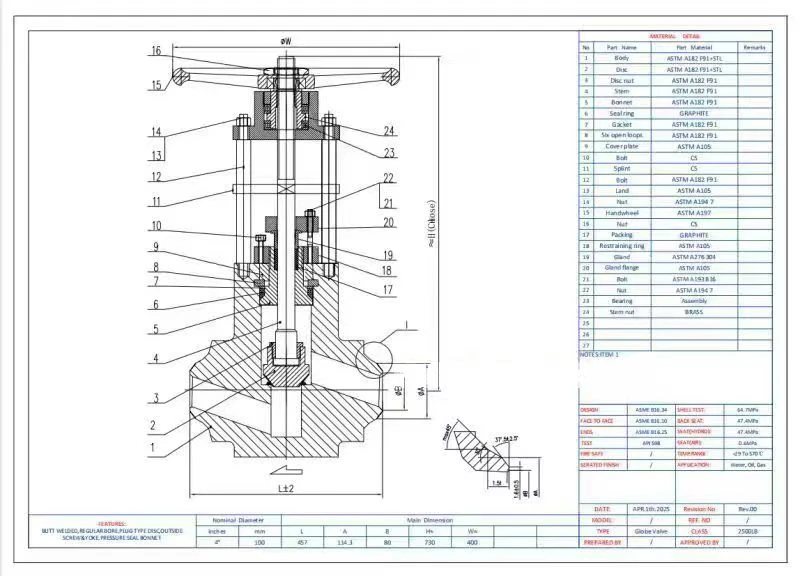

Küresel vana çizimi-DN100 DN80 sınıfı2500 900 300 150-F91 F22 F11 A105
Boyut Tablosu (ASME B16.10'a göre Yaklaşık Değerler)
Not: Boyutlar Flanşlı Uçlara (RF) göredir. Gerçek veriler üreticiye göre değişebilir.
| Basınç Sınıfı | Boyut | Yüz-yüze-L (mm) | Yükseklik H-Açık (mm) | Ağırlık Ağırlık (kg) |
| Sınıf 150 | DN80 (3") | 241 | 420 | 45 |
| DN100 (4") | 292 | 510 | 75 | |
| Sınıf 300 | DN80 (3") | 318 | 480 | 65 |
| DN100 (4") | 356 | 580 | 110 | |
| Sınıf 900 | DN80 (3") | 381 | 650 | 180 |
| DN100 (4") | 457 | 780 | 260 | |
| Sınıf 2500 | DN80 (3") | 578 | 850 | 380 |
| DN100 (4") | 673 | 1100 | 550 |
Malzeme Karşılaştırması ve Performans Verileri
| Malzeme (ASTM) | Kimyasal Bileşim | Avantaj |
| F11 | 1.25Cr-0.5Mo | Taban ısısına-dayanıklı çelik; iyi hidrojen direnci. |
| F22 | 2.25Cr-1Mo | Tipik anti-hidrojen çeliği; HTHP hidro-işlemede kullanılır. |
| F91 | 9Cr-1Mo-V-Nb | Süperkritik Sınıf; son derece yüksek sürünme-kopma mukavemeti; Valf duvar kalınlığını azaltır. |
Özellikler ve Uygulamalar
Özellikler:
Erozyon Direnci:Küresel vanalar önemli türbülans yaşar. F91/F22 valf özelliğiStellit 6yüksek hızlı buhar erozyonuna direnmek için yuva ve disk üzerinde-sert kaplama (Sertlik HRC 40-45).
Sıfır-Sızıntı Sızdırmazlığı:Hassas-üst üste bindirilmiş oturma yüzeyleri, sıkı kapatma için API 598 basınç testi standartlarını- karşılar.
Yüksek-Sıcaklıkta Sorunsuz Çalışma:Yüksek termal stres altında gevşemeyi veya tutukluğu önlemek için gövdeler söndürülür, temperlenir ve nitrürlenir.
Uygulamalar:
Termik Santraller:Süperkritik ve ultra-süperkritik üniteler (öncelikle F91/F22) için ana buhar hatları, besleme suyu sistemleri.
Petrokimya Rafinerileri:Yüksek sıcaklıktaki petrol/gaz (temel olarak F22) ile çalışan hidrojenasyon üniteleri, gecikmeli koklaştırma ve katalitik parçalama üniteleri.
Kazan Sistemleri:Yüksek-basınçlı buhar izolasyonu, drenaj ve cihaz ana hatları.

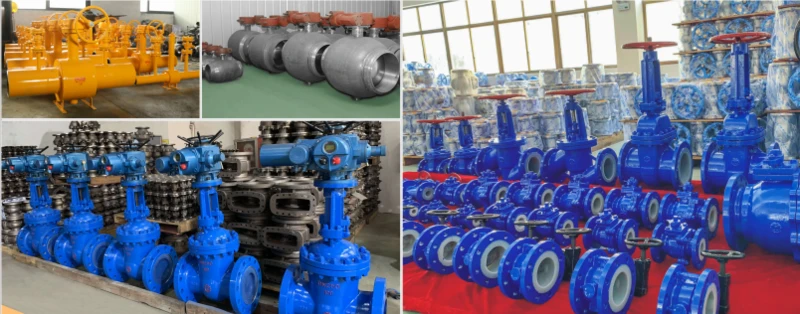

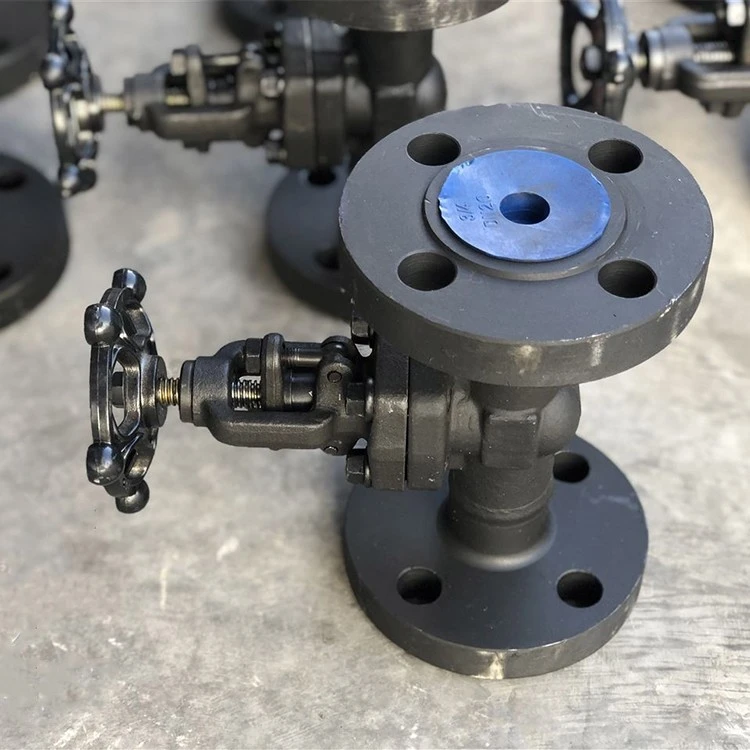

GNEE Glob vana atölyesi
SSS
ASTM A182 F91 malzemesi nedir?
ASTM A182 F91aşırı yüksek sıcaklık ve yüksek basınç ortamlarında kullanılmak üzere tasarlanmış yüksek-mukavemetli, dövme alaşımlı bir çeliktir (özellikle martensitik 9Cr-1Mo çeliği). Çoğunlukla "Sınıf 91" olarak anılan bu malzeme, modern enerji santralleri ve rafineriler için "altın standart" malzemedir.
A182 kalite F11 malzeme nedir?
ASTM A182 Sınıf F11olarak bilinen düşük-alaşımlı bir dövme çeliktir"Cr-Mo" (Krom-Molibden) çeliği. Enerji ve petrokimya endüstrilerinde yüksek-sıcaklıkta hizmet için en yaygın kullanılan malzemelerden biridir.
Vanalarda F22 malzemesi nedir?
ASTM A182 F22olarak bilinen, ağır-işe uygun, düşük-alaşımlı bir dövme çeliktir.2.25Cr-1Mo çeliği. Kritik yüksek-basınç sistemlerinde kullanılan valfler için önemli ölçüde daha iyi güç ve ısı direnci sağlayan, F11'den bir "bir adım ileri"dir.
