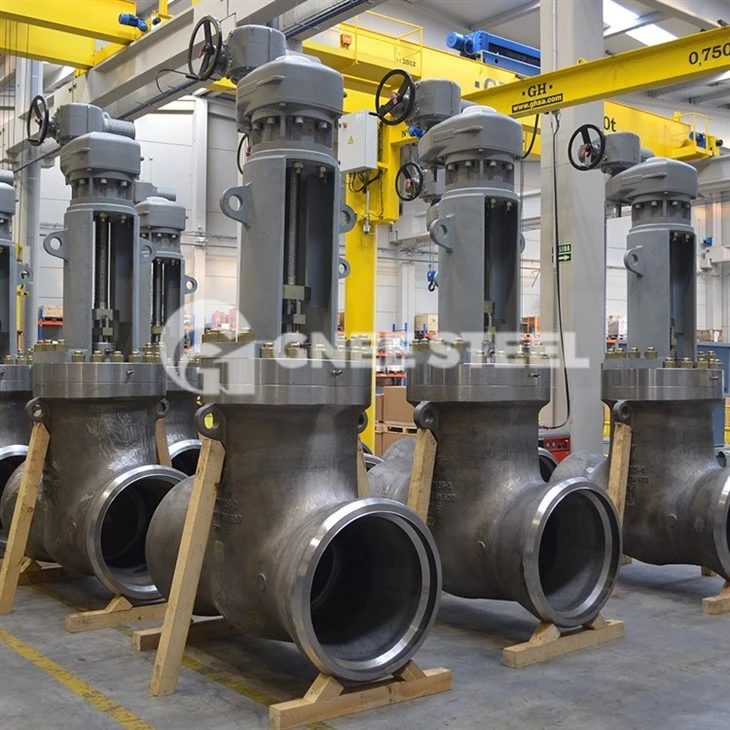

Ürünler Açıklama
Kriyojenik kapı valfı, tamamen açma ve tamamen kapanma için kullanılan bir açık ve kapanış cihazıdır.
Düşük sıcaklık kapı valfinin açılması ve kapanış kısmı kapı plakasıdır. Kapı plakasının hareket yönü sıvının yönüne diktir. Kapı valfi sadece tamamen açılabilir ve tamamen kapatılabilir ve ayarlanamaz veya kısalamaz. Kapının iki sızdırmazlık yüzeyi vardır. En yaygın kullanılan model kapı valfinin iki sızdırmazlık yüzeyleri bir kama şekli oluşturur. Kama açısı, orta sıcaklık yüksek olmadığında genellikle 50 derece ve 2 derece 52 derece valf parametrelerine göre değişir. Kama kapı valfinin kapı plakası, sert bir kapı adı verilen bir bütün haline getirilebilir; Ayrıca, işçiliğini geliştirmek için hafif deformasyon üretebilen ve işlem sırasında sızdırmazlık yüzey açısının sapmasını telafi edebilen bir kapıya da yapılabilir. Bu tür bir kapı tabağına elastik kapı denir.
|
Boyut aralıkları |
1/2" - 30" |
|
Basınç derecelendirmeleri |
Sınıf 150 - Sınıf 2500 PN16 ila PN420 |
|
Bağlantıları Sonlandırın |
Flanşlı, dişli, kaynaklı uçlar ve oluklu |
|
Gövde malzemeleri |
Döküm veya dövme düşük karbonlu çelik, paslanmaz çelik, dubleks ve süper dubleks çelik, talep üzerine özel malzemeler |
|
Malzemeler |
%13 CR, LF2, SS304, SS304L, SS316, SS316L ve diğer spesiyaller |
Teknik avantajların karşılaştırılması
| Özellikler | Kriyojenik kapı valfi | Kriyojenik bilyalı valf | Kriyojenik kelebek valfı |
|---|---|---|---|
| Fluid direnci | Çok küçük (akış kanalı düz ve engelsiz) | Orta (top akış yolunu kısmen engeller) | Daha büyük (disk tamamen akış yolunu engeller) |
| Sızdırmazlık formu | Çizgi Kontak Contası (Güçlü Aşınma Direnci) | Yüzey Kontak Contası (Elastik Malzemeye Bağlı) | Yüzey Kontak Contası (ek ön yük gerekli) |
| Uyumlanabilir basınç | Yüksek voltaj (PN10 ~ PN100/Sınıf 600) | Orta ve düşük voltaj (PN16 ~ PN40) | Düşük voltaj (PN10 ~ PN25) |
Sızdırmazlık performansı
Sızdırmazlık Yapısı Tasarımı
Kendinden sızdırmazlık mekanizması : Orta basınç kapalı basınç kapanma yüzeyini valf koltuğuna bastırır, bu da dış zorunlu basınca güvenmeden sızdırmazlık sağlayabilen bir kendi kendini sızdırmaz etki (DZ41W tipi düşük sıcaklık kapısı valfi gibi) oluşturur ve sızıntı seviyesi ANSI V seviyesine veya daha yüksek seviyesine ulaşabilir.
Kama şeklindeki sızdırmazlık yüzeyi: İki sızdırmazlık yüzeyleri, sürtünmeyi ve hat kontağından aşınmayı azaltan ve sızdırmazlık yüzeyinin temas mukavemetini artıran 50 derecelik bir kama açısı oluşturur.
Malzeme ve süreç
Karbür contası: Valf koltuğu ve kapı sızdırmazlık yüzeyi, düşük sıcaklıklarda küçük deformasyon ve güçlü aşınma direncine sahip olan ve sızdırmazlık performansını uzun zaman boyunca koruyabilen kobalt bazlı karbür (stellite 6 gibi) ile kaynaklanmıştır.
Kriyojenik tedavi süreci: Valf gövdesi, LCB, LC3 veya CF8 paslanmaz çelik gibi düşük sıcaklıklı çelikten yapılmıştır ve malzeme kırılgan çatlama ve sızdırmazlık başarısızlığını önlemek için -196 derece kriyojenik darbe testine tabi tutulmuştur.
Yardımcı sızdırmazlık önlemleri
Flexible Paketleme Contası: Kök ambalajı, ortamın kök boyunca sızmasını önlemek için hala düşük sıcaklıklarda esnekliği koruyabilen esnek grafit veya politetrafloroetilen (PTFE) kombinasyon yapısını benimser.
Emniyet tasarımı
Sızma önleyici ve patlamaya dayanıklı yapı
Yonca boyun tasarımı tasarımı : Sızdırmazlık malzemesinin donma ve düşük sıcaklık nedeniyle başarısız olmasını önlemek için doldurma kutusunun sıcaklığının 0 dereceden daha yüksek olduğundan emin olmak için kaput boynunu (DZ11H tipi gibi) uzatın.
Basınç kabartma deliği konfigürasyonu: Kapının giriş tarafına bir basınç tahliye deliği yerleştirilir. Valf boşluğu, ortamın gazlaştırılması nedeniyle anormal derecede basınçlandırıldığında, valf patlamasını önlemek için basınç otomatik olarak salınır.
Aşırı çalışma koşullarına direnme
Sıcaklık direnci : -196 derece (sıvı azot sıcaklığı) ve altındaki çalışma koşullarını destekler. Valf gövdesi, mükemmel mekanik mukavemet ve darbe direncine sahip dövme çelikten (ASTM A350 LF2 gibi) yapılmıştır.
Anti-Static Tasarım: Bazı modeller, sıvılaştırılmış doğal gaz (LNG) gibi yanıcı ortamları önlemek için statik elektrik ihracat cihazları ile donatılmıştır.
Operasyonel Güvenlik Yedekleme
Two-yol Sızdırmazlık Desteği: Ortam, kapı valfinin her iki tarafındaki herhangi bir yönden akabilir ve sızdırmazlık sağlayabilir, yanlış montaj yönü nedeniyle sızıntıdan kaçınabilir.
Failure Güvenlik Modu: Acil durum kapatma cihazı ile donatılmış, sistem basıncı anormal olduğunda veya ortamın kontrolsüz sızıntısını önlemek için güç kapalı olduğunda otomatik olarak kapanır.
