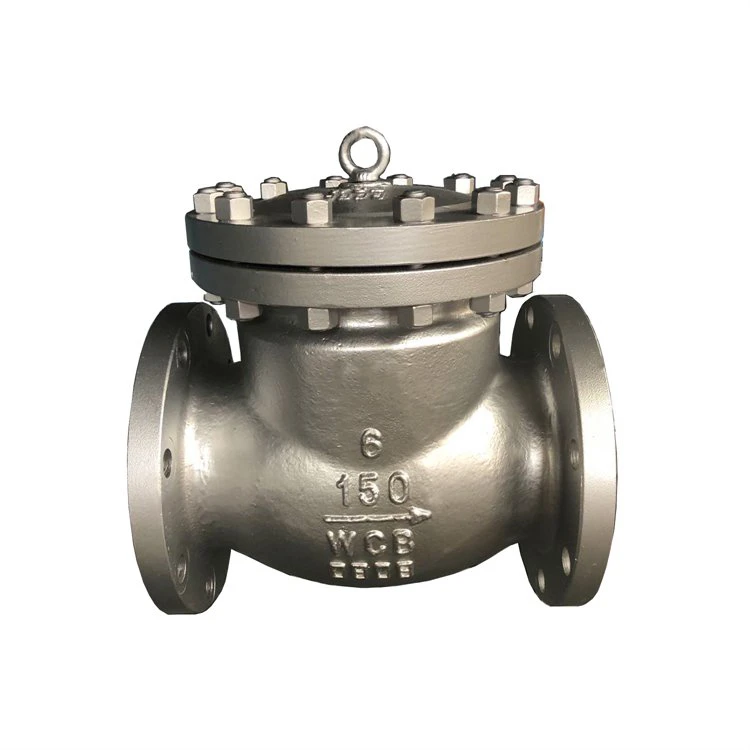

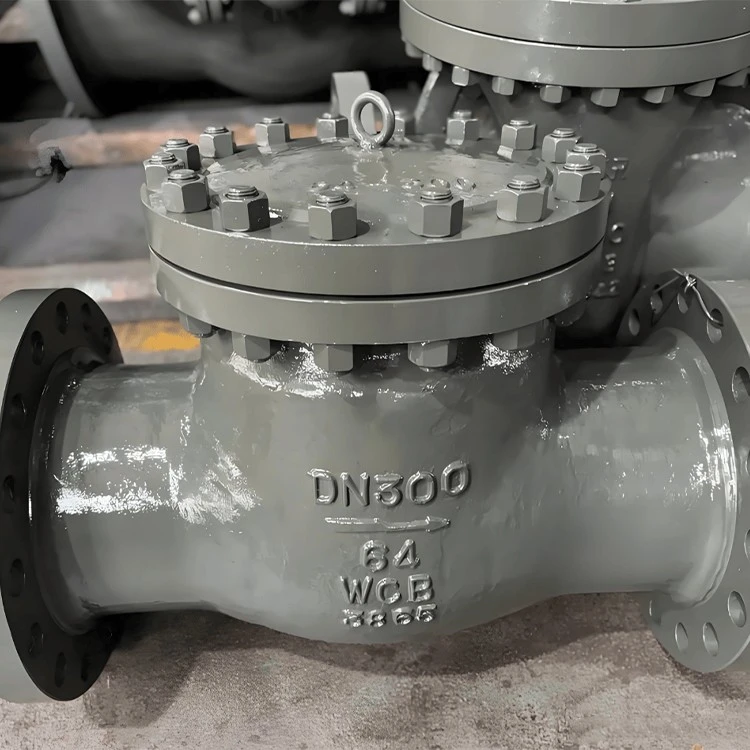

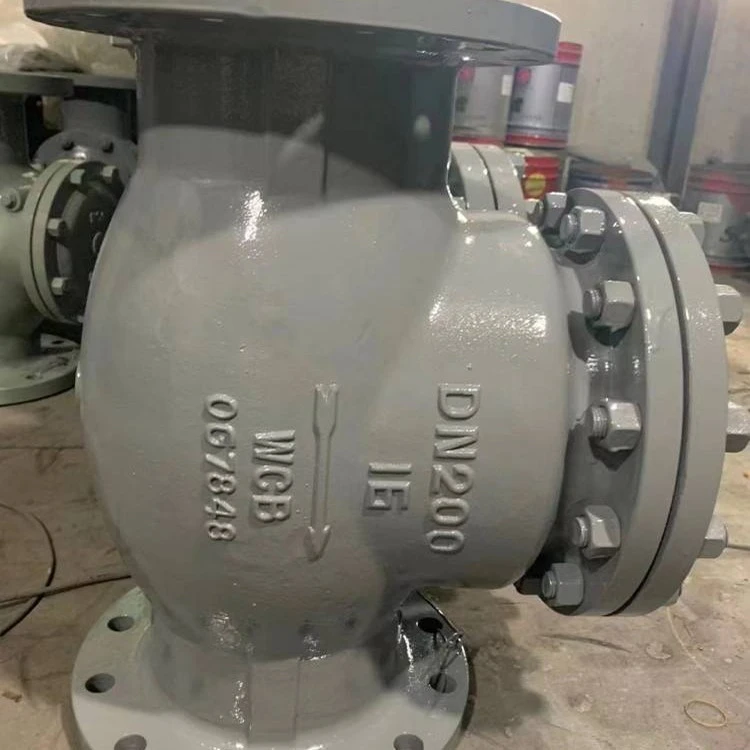

WCB salınımlı çek valf, endüstriyel-sınıfta tek yönlü bir akış kontrol cihazıdır ve şu malzemeden üretilmiştir:ASTM A216 WCBuyarınca dökme karbon çeliğiBS 1868veyaAPI 6Dstandartlar; bir menteşe pimi etrafında bir yay çizerek dönen bir diski iterek açmak için sıvı basıncını kullanarak çalışır; akış durduğunda veya tersine döndüğünde yer çekimi ve karşı basınç yoluyla otomatik olarak kapanır.
Tipik olarak öne çıkanAPI Trim 8(Stellite sert kaplamalı 13Cr paslanmaz çelik) çeşitli ortamlarda dayanıklılık için-29 dereceden 425 dereceye, bu valf, yüksek bir akış katsayısı (DN200 için yaklaşık 2000 CV) ve düşük çatlama basıncı (0,03–0,05 MPa)-geri akışı önlemek ve koç darbesi hasarını azaltmak için onu petrol, gaz ve doymuş buhar boru hatlarında önemli bir bileşen haline getiriyor.
BS 1868 ve API 598 testleriyle tam uyumludur.Kalite sertifikalarımızı ve test raporlarımızı talep etmek için buraya tıklayın.

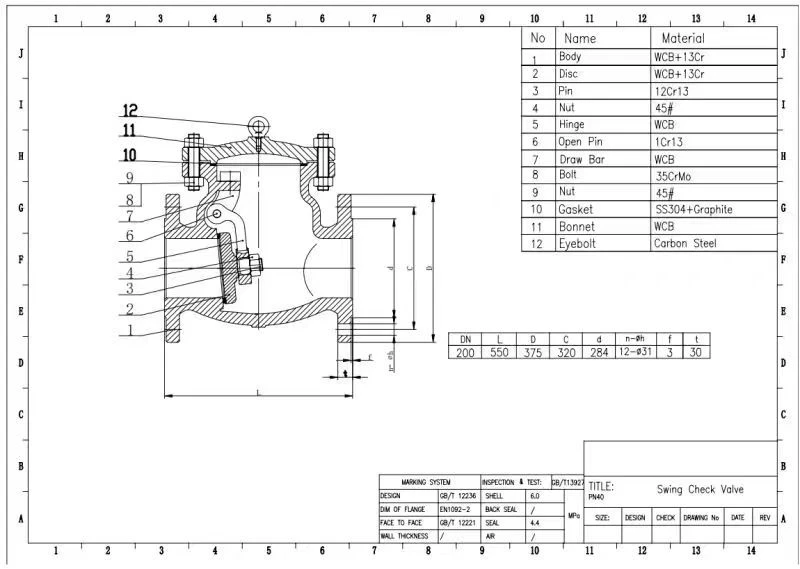

Swing Çek Valfler DN200 PN40-WCB çizimi
Yapı
Salınımlı çek valfin tipik iç yapısı aşağıdaki bileşenlerden oluşur:
Valf Gövdesi:Basınç düşüşünü en aza indirmek için aerodinamik bir akış yoluna sahip bir WCB çelik döküm bileşeni.
Kaput:Cıvatalarla gövdeye bağlanarak bakım ve iç parçaların değiştirilmesini kolaylaştırır.
Disk:Dönen birincil hareketli bileşen. Genellikle bir sızdırmazlık yüzeyi (örn. 13Cr veya Stellite sert kaplama) ile donatılmıştır.
Menteşe Kolu:Diski menteşe pimine bağlayan bileşen.
Menteşe Pimi:Diskin etrafında döndüğü ekseni sağlayacak şekilde valf gövdesi içine sabitlenmiştir.
Koltuk Halkası:Valf yatağı sızdırmazlık yüzeyi, genellikle paslanmaz çelik sert kaplamadan yapılmıştır.
Conta:Gövde ile kapak arasındaki sızdırmazlığı sağlar (genellikle spiral sarımlı conta).
Şartname Tablosu
| Öğe | Teknik Gereksinimler / Parametreler |
| Tasarım Standardı | BS EN 16767 / DIN 3356 / API 594 (Ref.) |
| Basınç Değeri | PN10, PN16, PN25,PN40 |
| Nominal Çap | DN50 - DN600 (Geçerli:DN200) |
| Gövde Malzemesi | ASTM A216WCB(Karbon Çelik) |
| Sızdırmazlık / Trim Malzemesi | 13Cr Paslanmaz Çelik veyaStellit(Sert Alaşım) |
| Uygulanabilir Ortam | Su, Buhar, Yağ,-Aşındırıcı olmayan sıvılar |
| Çalışma Sıcaklığı | -29 dereceden 425 dereceye |
| Bağlantı Türü | Flanşlı (RF / RTJ) |
| Flanş Standardı | EN 1092-1 / DIN 2501 |
| Kabuk Test Basıncı | 6,0 MPa (1,5x Nominal Basınç) |
| Conta Test Basıncı | 4,4 MPa (1,1x Nominal Basınç) |
| Boyama Rengi | Endüstriyel Gri / Mavi / Gümüş (Kişiselleştirilebilir) |
Özellikler
Düşük Akış Direnci:Tamamen açık konumda akış yolu neredeyse hiç engellenmez, bu da kaldırma çek valflerine kıyasla daha düşük basınç kaybına neden olur.
Güvenilir Sızdırmazlık:Disk, ortamın geri basıncı nedeniyle yuvaya sıkıca bastırılır; daha yüksek basınç daha sıkı bir sızdırmazlık sağlar.
Esnek Kurulum:Ortamın aşağıdan yukarıya doğru aktığı yatay veya dikey boru hatlarına monte edilebilir.
Dayanıklılık:WCB malzemesi önemli sıcaklık dalgalanmalarına dayanıklıdır. Sert yüzeyli sızdırmazlık yüzeyleri ile birlikte erozyona karşı oldukça dirençlidir ve uzun bir kullanım ömrü sunar.
İç Menteşe Pimi Tasarımı:Modern tasarımlar genellikle harici sızıntı noktalarını azaltan dahili bir pin kullanır (harici pin fişi yoktur).

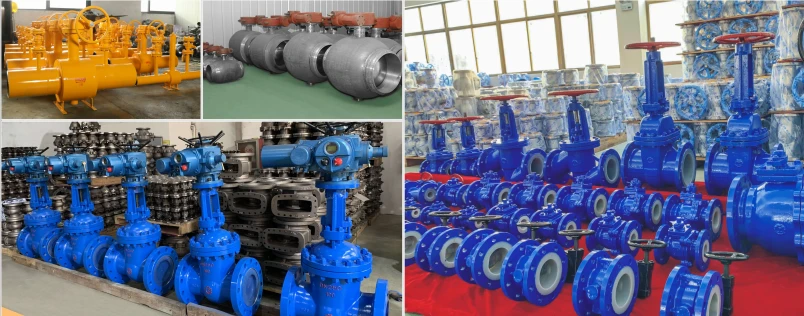

GNEE Valf atölyesi
SSS
Salınımlı çek valflerdeki sorun nedir?
Salınımlı çek valflerin dört temel pratik kusuru vardır:
Su Çekici (Çarpma):Akış tersine döndüğünde disk şiddetli bir şekilde kapanarak boruları veya destekleri kırabilecek büyük basınç dalgalanmalarına neden olur.
Disk Gevezeliği:Düşük-hızlı akışlarda disk "havada asılı kalır" ve titreşir; bu da menteşe pimini hızla aşındırır ve diskin ayrılmasına neden olabilir.
Menteşe Yanlış Hizalaması:Sürekli sürtünme zamanla pimi aşındırarak diskin sarkmasına ve yuvaya düzgün bir şekilde sızdırmazlık sağlamamasına neden olur.
Enkaz Yakalama:Valf gövdesinin alt kısmı tortu veya tortunun toplandığı bir "cep" görevi görür ve genellikle diskin tamamen kapanmasını engeller.
Vanalarda WCB ne anlama geliyor?
WCBdökme karbon çeliğisahte muadili ise A105'tir. Bir valf üzerinde işaretlendiğinde, valf gövdesinin malzemesini belirtir. WCB, yerli Çin sınıfı ZG280-520'ye eşdeğer bir Amerikan sınıfıdır.
Salınımlı çek valfi manuel olarak açabilir misiniz?
Salınımlı çek valflerin çalışması öncelikle iki kategoriye ayrılır:manuelVeotomatik. Kullanılan spesifik yöntem, uygulama senaryosunun gereksinimlerine bağlıdır.
İçinelle çalıştırılan salınımlı çek valflerAçma ve kapama, bir el krankı, el çarkı veya diğer manuel mekanizmalar aracılığıyla çalıştırılır. Bu çalışma modu, valf hareketinin hassas zamanlamasının kritik olmadığı, sıvı akış hızlarının nispeten düşük olduğu ve çalışma ortamının nispeten basit olduğu durumlar için uygundur.
