Üçlü Eksantrik Kelebek Vana

Üçlü Eksantrik Kelebek Vana

Üçlü eksantrik kelebek vana, üçlü eksantrik bir yapıyı benimser, yani sıradan metal sert sızdırmaz çift eksantrik kelebek vana temelinde açısal bir eksantriklik eklenir.
Ürün Açıklaması



Üçlü eksantrik kelebek vana, üçlü eksantrik bir yapıyı benimser, yani sıradan metal sert sızdırmaz çift eksantrik kelebek vana temelinde açısal bir eksantriklik eklenir.

Üç eksantrik kelebek vana yaygın olarak kullanılan endüstriyel bir vanadır. Açılırken ve kapanırken sürtünmeyi önlemek için üçlü eksantrik bir yapı benimseyerek güvenilirliğini ve dayanıklılığını sağlar.



Boyut

2"~40"

Basınç Değeri

150-600LB

Vücut

Karbon Çelik, Paslanmaz Çelik, Nikel Alüminyum Bronz

Son

Gofret, Lug, Flanş, BW

Operasyon

Manuel, Pnömatik, Elektrikli



Avantajları



Birinci dışmerkezlik: Valf mili, valf plakası milinin arkasında bulunur ve contanın tüm valf yuvasını en yakın şekilde çevreleyip temas etmesine olanak tanır.

İkinci eksantriklik: Vana eksen hattı boru hattından ve vana hattından sapar, bu da vananın açılıp kapanmasından kaynaklanan müdahaleyi önler.

Üçüncü eksantriklik: Valf yuvası koni ekseni valf hattından sapar, bu da kapatma ve açma işlemleri sırasında sürtünmeyi ortadan kaldırabilir ve tüm valf yuvası çevresinde eşit bir sıkıştırma sızdırmazlık etkisi sağlayabilir.

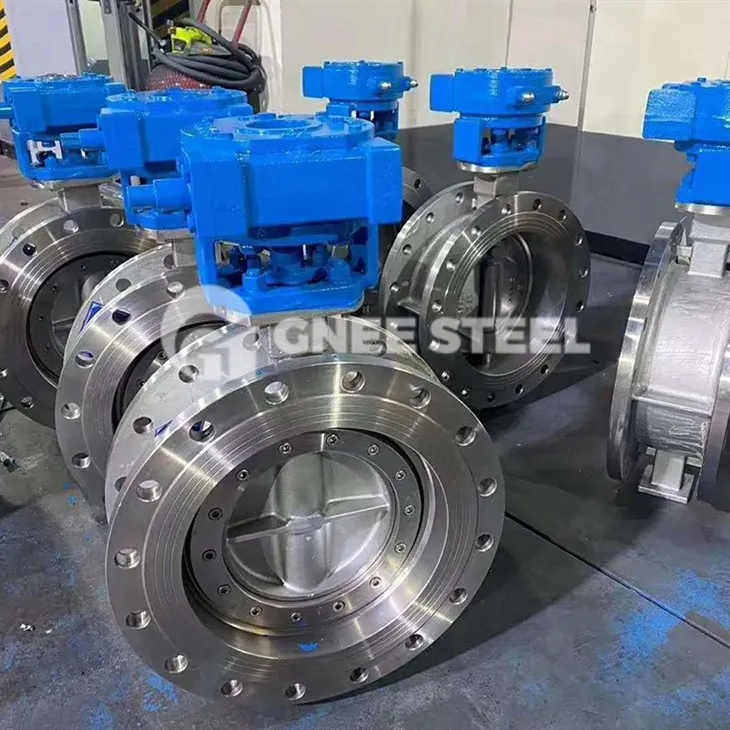

butterfly triple offset valve



Dezavantajları



Her şeyin bazı kusurları ve eksiklikleri olacaktır ve üçlü eksantrik kelebek vana da bir istisna değildir. Eksiklikleri aşağıdaki gibidir:

1. Üçlü eksantrik kelebek vananın özel teknolojisi nedeniyle kelebek plakasının yapısı nispeten kalın olacaktır. Bu nedenle küçük çaplı bir boru hattında üçlü eksantrik yapıya sahip bir kelebek vana kullanılırsa, kelebek plakasının boru hattında akan ortama karşı direnci açıkken çok büyük, akış direnci ise büyük olacaktır. Genel olarak konuşursak, büyük üç eksantrik kelebek vanalar, DN200'ün altındaki küçük çaplı boru hatları için uygun değildir.

2. Normalde açık boru hattında, üçlü eksantrik kelebek vana yuvasının sızdırmazlık yüzeyi ve kelebek plakasındaki çok katmanlı sızdırmazlık halkası ön taraftan yıkanacak ve bu da zamanla vananın sızdırmazlık performansını etkileyecektir.



triple eccentric valve



GNEE Üç Eksantrik Kelebek Vana Takımı



triple offset valve

triple offset metal seated butterfly valve



GNEE Üçlü Eksantrik Valf Müşterileri



three eccentric butterfly valve
