Kauçuk Çizgili Kelebek Valf Açıklaması
Kauçuk astarlı kelebek valfi, ortamı metal parçalardan tamamen valf gövdesinin ve kelebek plakasının (EPDM, NBR, florubber, vb.) Tam kauçuk astarından tamamen izole eder ve hem korozyon hem de sızdırmazlık fonksiyonlarına sahiptir. Temel tasarımı şunları içerir:
Full kauçuk astar izolasyonu: Valf gövdesinin iç duvarı ve kelebek plakasının yüzeyi, asit ve alkali korozyona dirençli olan ve elektrokimyasal korozyon yolunu (sülfürik asit ve hidroflorik asit ortamı gibi) bloke eden 2mm'den daha büyük veya daha büyük bir kauçuk tabaka ile kaplıdır;
Sızdırmazlık Sızdırmazlık Yapısı: Kauçuk-Cüppe Yumuşak Sızdırmazlık veya Kompozit Sızdırmazlık Halkası (T şekilli yumuşak conta + paslanmaz çelik tabaka destek) kabul edilir ve sızıntı oranı 0.%01'den daha az veya eşittir;
Pinless şaft tasarımı: Kelebek plakası ve valf gövdesi, geleneksel pim korozyonu riskini ortadan kaldırmak ve valfin servis ömrünü uzatmak için entegre olarak oluşturulur.
Malzeme ve Performans Avantajları
Korozyon direnci:
Uygulanabilir ortamlar arasında güçlü asitler, güçlü alkaliler ve 1 ~ 13 pH'lı tuz çözeltileri (% 50 sülfürik asit, hidroflorik asit, sodyum hidroksit);
Klorür iyonu ve ozon korozyonuna dayanmak için özel çalışma koşulları için flororubber (FKM) astarı seçilebilir.
Hijyen ve güvenlik :
Gıda dereceli kauçuk (EPDM gibi), farmasötik ve gıda endüstrilerindeki steril borular için uygun olan 0.
Kauçuk malzeme toksik değildir ve antibakteriyel ve antifungal özellikleri ortamın saflığını sağlar.
Operasyonel özellikler :
Tork%30 ~%50 azalır ve manuel çalışma kolaydır (tork DN300<15N·m);
Elektrik\/pnömatik sürücüyü destekler ve pnömatik açıklık ve kapanış süresi, acil durum koşulları için uygun olan 3 saniyeden daha az veya 3 saniyeye eşittir
Kauçuk astarlı kelebek valfi spesifikasyonu
|
öğe |
değer |
|
yapı |
Pnömatik olarak çalıştırılan yumuşak mühür gofret kelebek valfi |
|
başvuru |
Endüstriyel, mimari, su |
|
menşe yeri |
Çin |
|
Henan |
|
|
güç |
Pnömatik |
|
Özelleştirilmiş Destek |
Oem |
|
uygulanabilir ortam |
Petrol, gaz, hava, su |
|
Port Boyutu |
Dn 50- dn1200 |
|
medya sıcaklığı |
Orta sıcaklık |
|
marka |
Gıcırtı |
|
medya |
Su, gaz, yağ |
|
Medya sıcaklığı |
-20 derece ~ 150 derece |
|
Vücut |
Sünek demir\/dökme demir |
|
Boyut |
Standart Boyut |
|
Orta basınç |
Pn1. 0\/1.6mpa |
|
Medya |
Su, petrol, gaz |
|
Standart |
ANSI BS DIN JIS |
|
Sürüş gücü |
Pnömatik aktüatör |

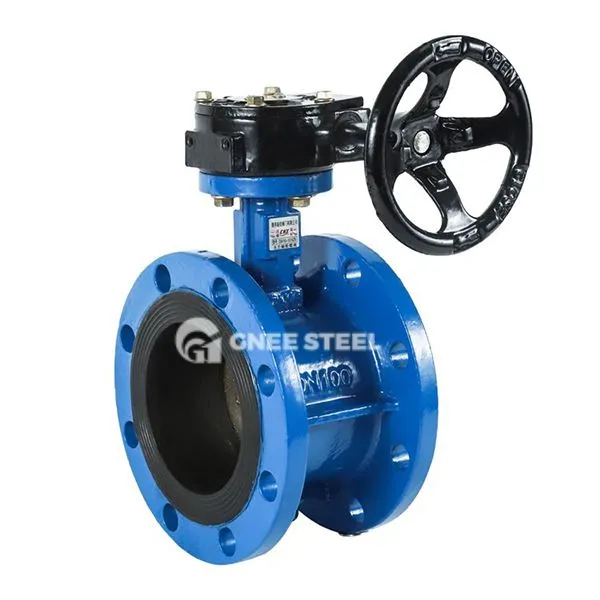

kauçuk kaplı kelebek valfi
başvuru:
✅kimyasal boru hatları: sülfürik asit ve hidroklorik asit gibi yüksek aşındırıcı ortamın taşınması;
✅ Su arıtma sistemi: kanalizasyon arıtma tesislerinde aşındırıcı atık suyun kontrolü;
✅ Food ve Farmasötikler: Steril sıvı boru hatları (gıda dereceli kauçuk astar gerekli).
Kullanımdaki ritritions:
Yüksek sıcaklık koşulları için 180 dereceden (geleneksel EPDM kauçuk astar), flororubber veya metal contalardan daha az veya eşit sıcaklık sınırı gereklidir;
Basınç PN16'dan daha az veya eşit olan basınç, yüksek basınç senaryoları için gelişmiş valf gövdesi yapısı gereklidir.
