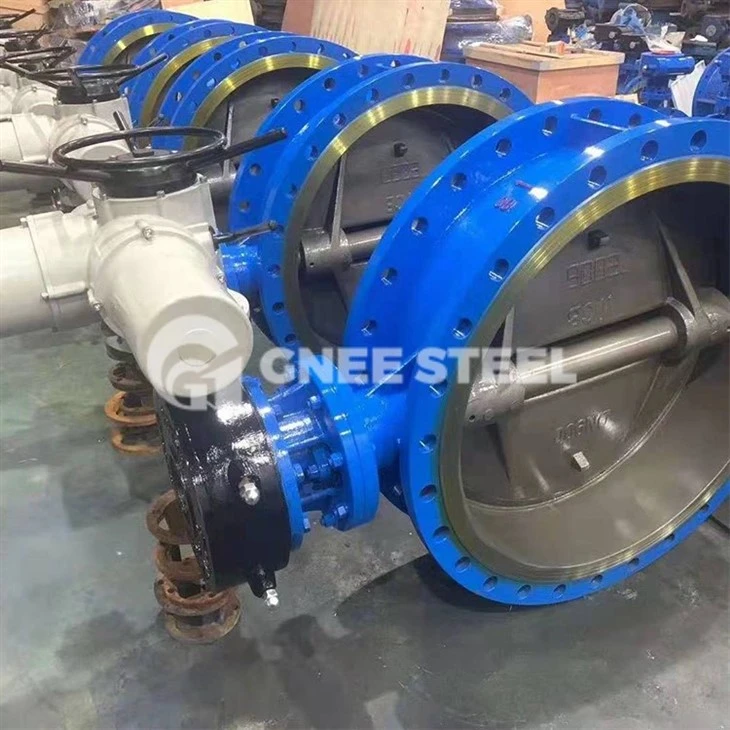

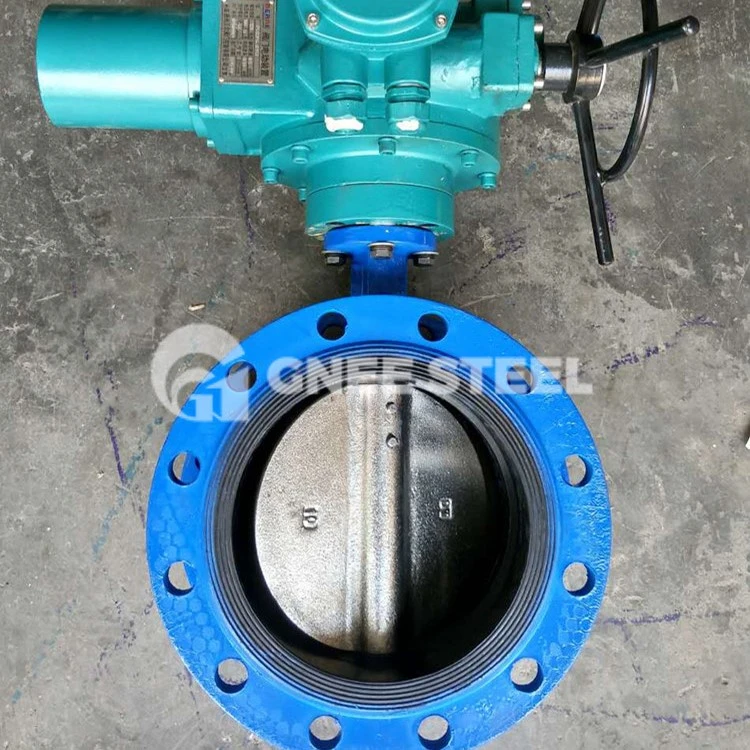

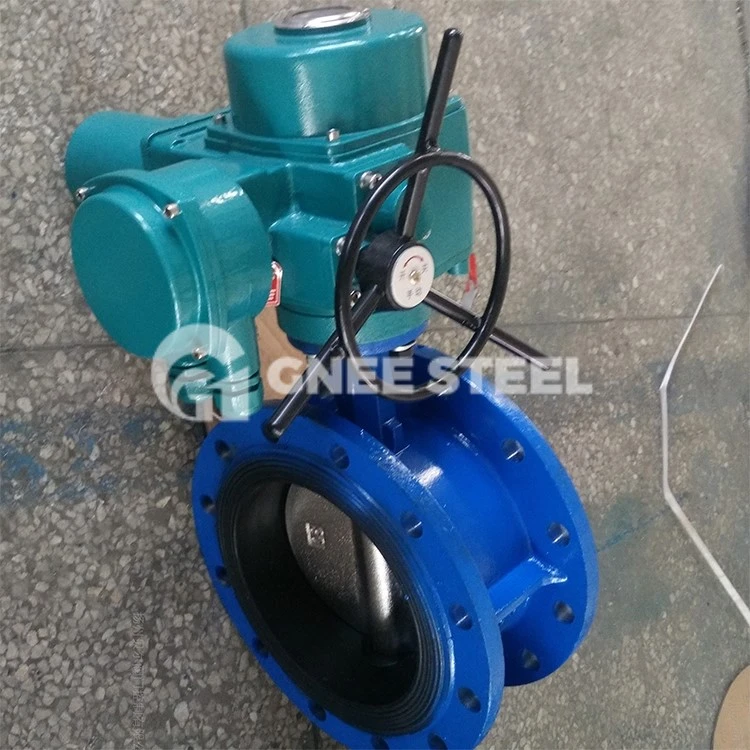

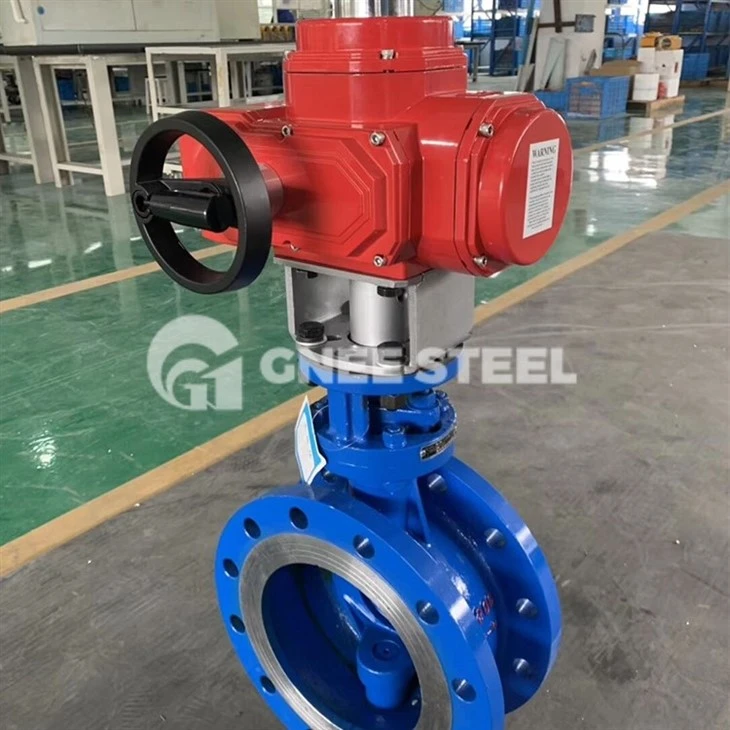

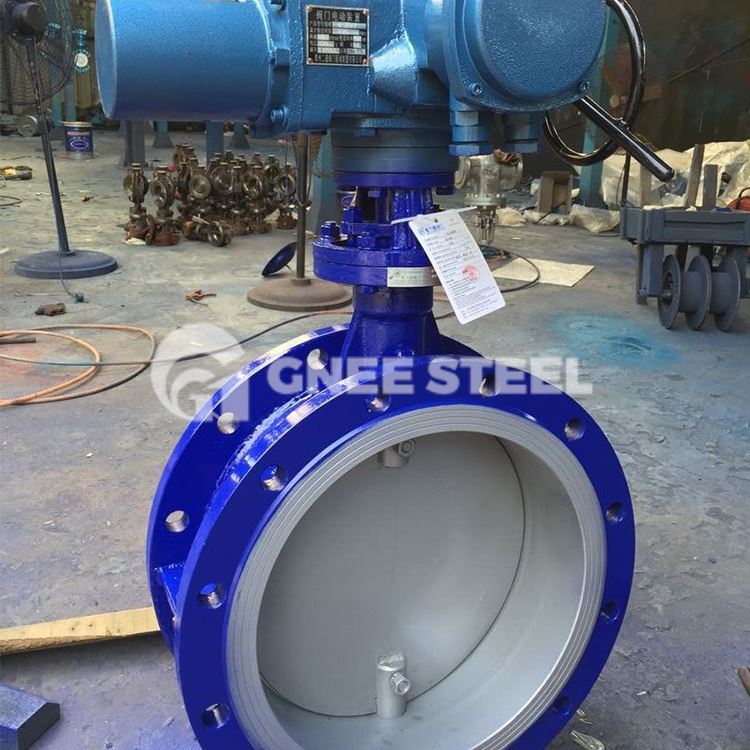

Elektrikli Kelebek vana Açıklama
Kelebek vana, basit yapı, küçük nokta hacmi, hafiflik, düşük malzeme tüketimi, küçük kurulum boyutu, hızlı anahtarlama, 90 derece ileri geri dönüş ve küçük sürüş torku özelliklerine sahiptir. Boru hattındaki ortamı kesmek, bağlamak ve düzenlemek için kullanılır. İyi akış kontrol özelliklerine ve kapatma sızdırmazlık performansına sahiptir.
| Tasarım standardı | API 609 BENİM DURUMU B16.34 |
| Yapısal uzunluk | ASME B16.10, GBT 12221 |
| Bağlantı sonu | BENİM GİB B16.5,BENİ B16.47,BENİM GİB B16.25,GB/T 9113 |
| Test standardı | API 598,IS0 5208GB/T 26480GBT 13927 |
| Nominal çap | NPS 2" - 48DN50- DN1200 |
| Çalışma sıcaklığı | -46 - 250 derece |
| Nominal basınç | SINIF 150 - 600 (PN20- PN1001 |
| Malzeme | Ana malzeme: A216 WCB,WCC; A217 WC6,WC9,C5,C12,C12A, CA15; A351 CF8,CF8M,CF3,CF3M,CF8C,CN3MN,CK3MCUN,CN7M; A352 LCB,LCC; A494 CW-6MC,CU5MCUC,M35-1; A890 4A(CD3MN) 5A(CE3MN), 6A(CD3MWCuN), vb. |
Elektrikli kelebek vananın kontrol prensibi
Elektrikli kelebek vananın kontrol prensibi, sıvı veya gazın akış regülasyonunu sağlamak için vana diskinin bir motor aracılığıyla anahtarlanmasını kontrol etmektir. Spesifik kontrol prensibi aşağıdaki gibidir:
1.Motor kontrolü:
Elektrikli kelebek vanalar, genellikle DC motorlar veya AC motorlar kullanılarak motorlar tarafından kontrol edilir. Kontrol sinyaline göre motor dönerek valf diskini açar ve kapatır, böylece sıvı kanalının boyutu değişir.
2. Kontrol sinyallerini alın:
Elektrikli kelebek vanalar, genellikle elektrik sinyalleri veya pnömatik sinyaller olmak üzere harici kontrol sinyallerini alır. Elektrik sinyalleri genellikle analog sinyallerdir (4-20mA gibi) veya dijital sinyallerdir (0-5V gibi) ve pnömatik sinyaller genellikle hava basıncı sinyalleridir.
3. Konum geri bildirimi:
Elektrikli kelebek vanalar genellikle vana diskinin konum bilgisini geri bildirmek için bir konum geri bildirim cihazıyla donatılmıştır. Yaygın olarak kullanılan konum geri besleme cihazları arasında döner konum sensörleri veya Hall sensörleri bulunur. Konum geri bildirim cihazı, hassas valf kontrolü elde etmek için valf diski konum bilgisini kontrol sistemine geri gönderir.
4. Kontrol sistemi:
Elektrikli kelebek vananın kontrol sistemi, alınan kontrol sinyaline ve konum geri besleme sinyaline dayalı bir kontrol algoritması yoluyla motorun tahrik kontrol sinyalini hesaplar ve vananın açılma ve kapanma kontrolünü sağlamak için motorun dönüş yönünü ve hızını kontrol eder. disk.
Özetle, elektrikli kelebek vananın kontrol prensibi, harici kontrol sinyallerini ve konum geri bildirim sinyallerini kontrol sistemi aracılığıyla almak ve motora giden tahrik kontrol sinyalini hesaplamak, böylece vana diskinin açılıp kapanmasını kontrol etmek ve sıvı akışını sağlamaktır. düzenleme.
