Dövme çelik flanşlı bilyalı valf açıklaması
Dövme çelik flanş bilyalı valf, dövme teknolojisi ile üretilen yüksek basınçlı bir valftir. Flanş bağlantısı ile boru hattı sistemine monte edilir ve sıvının açıklığı ve kapanma veya akış yönü kontrolünü gerçekleştirmek için topun dönüşünü kullanır. Temel işlevleri şunları içerir:
Yüksek basınçlı kesme: PN 10- PN50MPA'ya (ANSI sınıfı 600-2500) kadar basınç derecesi ile petrol ve doğal gaz gibi uzun mesafeli boru hatları için uygundur.
Çift yönlü sızdırmazlık: Metal sert sızdırmazlık yapısı ile çift yönlü sıfır sızıntı elde edilir ve çift yönlü medya akışını destekler.
Yapısal ve tasarım özellikleri
Valf gövdesi ve dövme işlemi: Valf gövdesi dövme karbon çelik, paslanmaz çelik veya alaşım çelikten (A105, F304/F316 gibi) yapılmıştır ve basınç direnci ve darbe direnci hassas dövme işlemi ile geliştirilir.
Flanş bağlantısı, boru hattı sistemine güvenilir bir şekilde yerleştirilmesini sağlamak için GB, ANSI ve DIN standartlarına uygundur.
Sunum ve Güvenlik Tasarımı:
Metal sert conta: Topun yüzeyi ve valf koltuğu, yüksek sıcaklığa (-29 dereceye kadar 300 derece) dirençli olan tungsten karbür veya sert alaşım ve yüksek basınç, yangın ve anti-statik ile püskürtülür.
Ouble Güvenlik Mekanizması:
Otomatik basınç tahliyesi: Valf boşluğu anormal derecede basınçlandırıldığında, ortam valf koltuğunu basıncı serbest bırakmak için toptan uzağa iter ve basınç serbest bırakıldıktan sonra otomatik olarak sıfırlanır.
Emercy Mührü: Yumuşak conta yangın nedeniyle başarısız olduğunda, top ve valf koltuğu metal-metal geçici bir mühür oluşturur.
Çalışan Mekanizma:
Kılavuz (solucan dişlisi), pnömatik, elektrik veya hidrolik tahriki destekler ve 90 derece döndürerek açılabilir ve kapatılabilir
Dövme çelik flanşlı bilyalı valf spesifikasyonu
|
Tip |
Top valfi |
|
Kimlik doğrulama |
ISO9001, CE, API6D |
|
Orta sıcaklık |
Eksi 29 derece ila 150 derece |
|
Güç |
türbin rotasyonu |
|
Akış ortamı |
Su, yağ, hava ve biraz aşındırıcı sıvı |
|
Arayüz Boyutu |
4" |
|
Malzeme |
A105 |
|
Basınç |
900lb |
|
Başvuru |
Su, yağ, hava ve bazı aşındırıcı sıvıdan geçebilir |
|
Yapı |
Valf çekirdeği olarak açıklıklı bir top kullanılır ve valfin açılmasını ve kapanmasını kontrol etmek için top döndürülür |

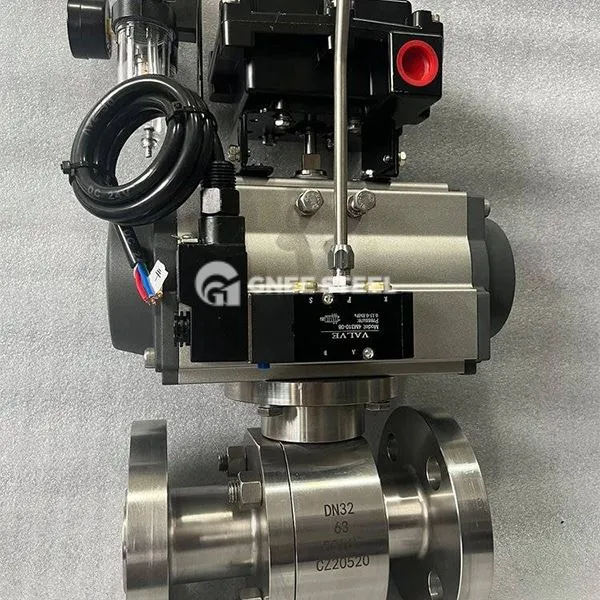

Dövme çelik flanged bilyalı valf
Seçim Önerileri
Sheal Tip: Metal sert contalar, parçacıklar veya yüksek sıcaklık içeren ortam için tercih edilir; Yumuşak contalar (güçlendirilmiş PTFE gibi) temiz sıvılar için isteğe bağlıdır.
Drive modu: Kontrol doğruluğunu ve güvenliğini artırmak için yüksek basınçlı koşullar için pnömatik/elektrik aktüatörleri önerilir.
Standart eşleştirme: Boru hattı basınç seviyesine göre flanş standartlarını (Sınıf 150 ~ 2500 gibi) seçin.
