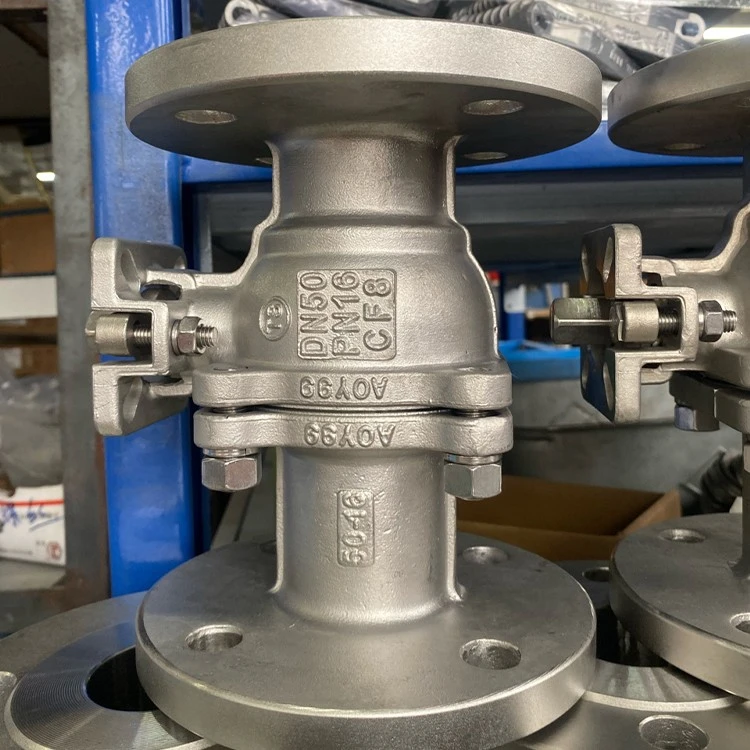

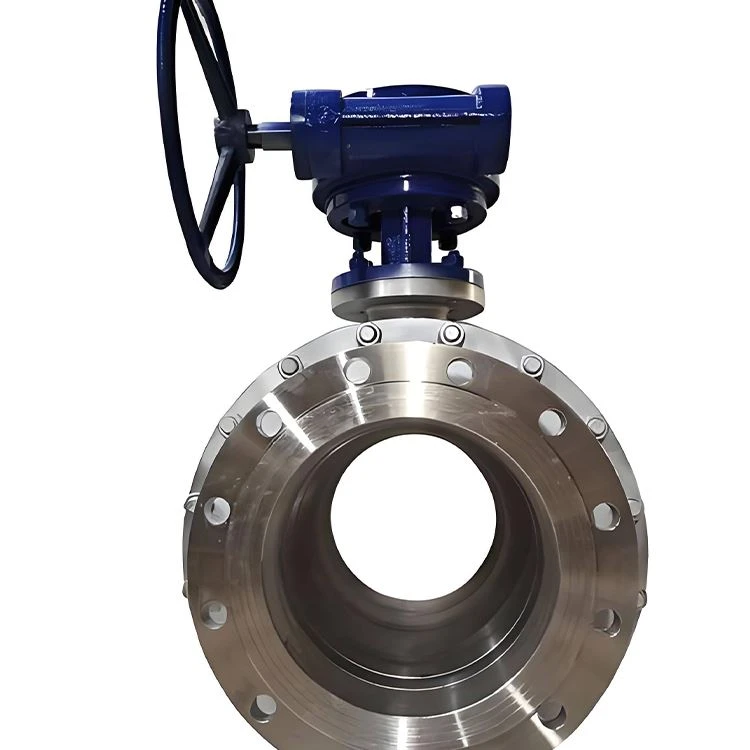

Gövde RF Flanşlı Küresel VanaPN16–PN40 sistemlerinde üstün sızdırmazlık için cıvata basıncını yoğunlaştıran Yükseltilmiş Yüz (RF) flanşlara sahip çeyrek-dönüşlü izolasyon cihazıdır. Tipik olarak RPTFE yuvalı ASTM A216 WCB'den yapılmıştır ve petrol, gaz ve buhar için baloncuklu-sıkı kapatma-sağlar. API 6D standartlarıyla uyumlu, patlamaya dayanıklı gövdesi ve yangına-güvenli tasarımı, yüksek basınçlı ortamlarda kritik güvenlik sağlarken cıvatalı flanş bağlantısı kolay bakım ve güvenli boru hattı entegrasyonuna olanak tanır.
Yüksek-basınç hatlarınızdaki sızıntı risklerini ortadan kaldırın.A Sınıfı sertifikalı RF flanşlı küresel vanalarımız için bugün fiyat teklifi isteyin!

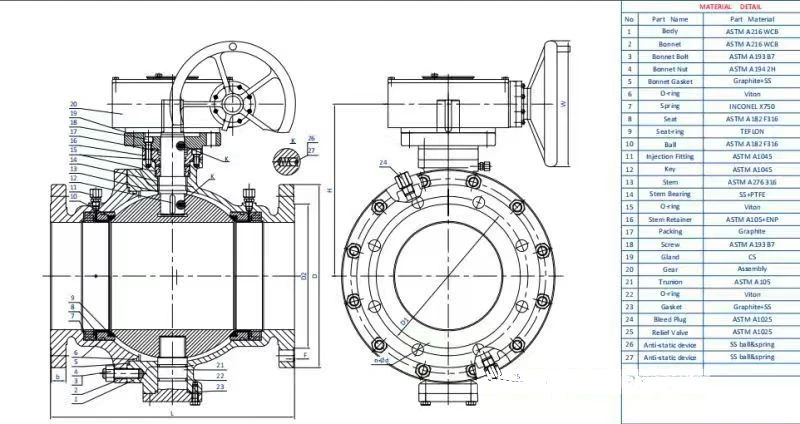

Gövde RF Flanşları Küresel Vana - 8&12 inç - 300LB - A216WCB çizimi
Teknik Parametreler Tablosu
| Öğe | Teknik Veriler | Not |
| Basınç Değeri | PN16, PN25,PN40(Sınıf 150/300) | Endüstriyel gereksinimlere dayalı |
| Çalışma Sıcaklığı | -29 derece ~ 200 derece (Yumuşak Koltuk) | RPTFE koltuk malzemesiyle sınırlıdır |
| Tasarım Standardı | API 6D / ASME B16.34 | Uluslararası standartlara uygunluk |
| Yüz-Yüze-Yüze Std. | ASME B16.10 / EN 558-1 | Standart değiştirilebilirlik |
| Test Standardı | API 598 / EN 12266-1 | Sevkiyattan önce %100 basınç testi yapılmıştır |
| Sızıntı Sınıfı | A Sınıfı (Sıfır Sızıntı) | Kabarcık-sıkı conta (Yumuşak oturmalı) |
| Operasyon Türü | Kol / Dişli / Pnömatik / Elektrik | DN150'den büyük veya eşit için önerilen dişli |
| Uygulanabilir Medya | Su, Petrol, Doğal Gaz, Kimyasallar | WCB güçlü asitler/bazlar için değildir |
Bileşenler ve Malzemeler (ASTM A216 WCB)
Aşındırıcı olmayan endüstriyel hizmet için-standart yapılandırma.
| Bileşen | Malzeme Özellikleri | Notlar |
| Vana Gövdesi | ASTM A216 WCB | Epoksi kaplamalı dökme karbon çeliği |
| Top | ASTM A182 F304 / A351 CF8 | Çalışma torkunu azaltmak için ayna cilalı |
| Valf Yuvası | RPTFE | Aşınmaya karşı dayanıklılık için %15 cam elyafla güçlendirilmiştir |
| Kök | ASTM A276 410 / 304 | Darbeye- dayanıklı güvenlik tasarımı |
| Ambalaj | Esnek Grafit | Yüksek-sıcaklığa dayanıklılık, yangına-güvenlik uyumlu |
| İtme Pul | PTFE %+ 25 Karbon | Kendiliğinden-yağlanan malzeme |
| Gövde Cıvataları | ASTM A193 B7 | Yüksek-mukavemetli alaşımlı çelik saplamalar |
Boyut Tablosu: PN40 WCB RF Flanşlı Küresel Vana
Boyutlar esas alınmıştırASME B16.10(Yüz-Yüze-Yüze) veEN 1092-1(Flanşlar).
| Boyut (DN) | Yüz-yüze-L (mm) | Flanş Dış Çap D (mm) | Cıvata Dairesi K (mm) | Cıvata Delikleri n-Ø | RF Çapı d (mm) | RF Yüksekliği f (mm) | Ağırlık (kg) |
| DN50 | 230 | 165 | 125 | 4-Ø18 | 102 | 3 | 18 |
| DN80 | 310 | 200 | 160 | 8-Ø18 | 138 | 3 | 32 |
| DN100 | 350 | 235 | 190 | 8-Ø22 | 162 | 3 | 55 |
| DN150 | 480 | 300 | 250 | 8-Ø26 | 218 | 3 | 120 |
| DN200 | 600 | 375 | 320 | 12-Ø30 | 285 | 3 | 245 |

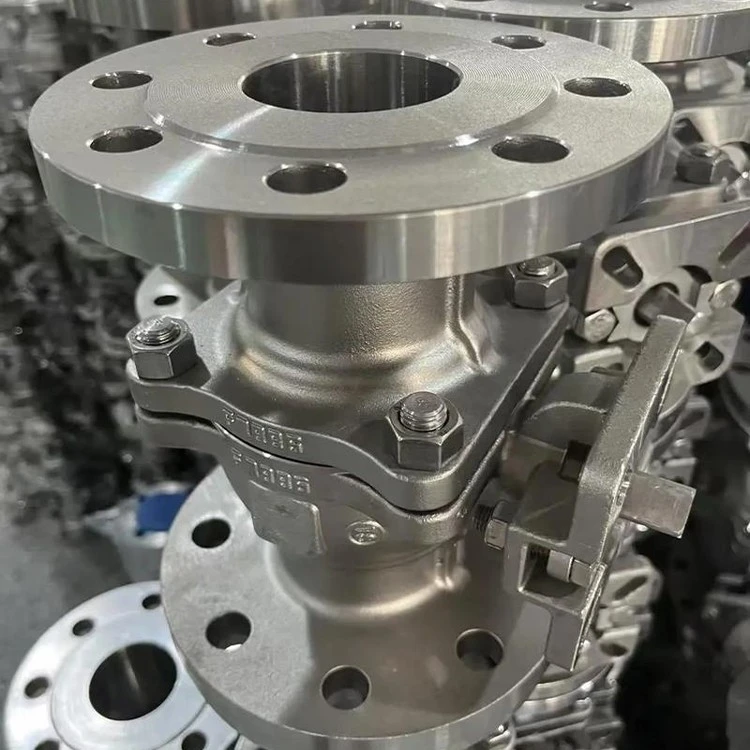

Özellikler: Gövde RF Flanşlı Küresel Vana
RF Sızdırmazlık Performansı:3 mm'lik yükseltilmiş yüz, conta üzerinde yüksek birim basınç sağlar. Spiral sarımlı contalarla birlikte kullanıldığında, PN40 orta-ila-yüksek basınçlı sistemler için üstün sızdırmazlık sağlar.
Kanıt Sapını-üfleyerek çıkarın:Gövde, dahili olarak yüklenen entegre bir T-tipi omuzla tasarlanmıştır. Bu, aşırı boşluk basıncı altında bile gövdenin gövdeden çıkarılamamasını sağlar.
Anti-Statik Cihaz:Elektriksel sürekliliği sağlamak, statik elektriği boşaltmak ve yanıcı ortamlarda kıvılcımları önlemek için bilya/gövde ile gövde/gövde arasına-yaylı bir bilya yerleştirilmiştir.
Yangın-Güvenli Tasarım:Yumuşak koltukların tahrip olmasına neden olan bir yangın durumunda, geçici bir sızdırmazlık sağlamak için top, gövdeye entegre edilmiş ikincil bir metal yatağa doğru basınçla itilir.
ISO 5211 Doğrudan Montaj Pedi:Çoğu modern tasarım, pnömatik veya elektrikli aktüatörlerin ek braketlere ihtiyaç duymadan doğrudan kurulumuna olanak tanıyan standart bir montaj flanşına sahiptir.

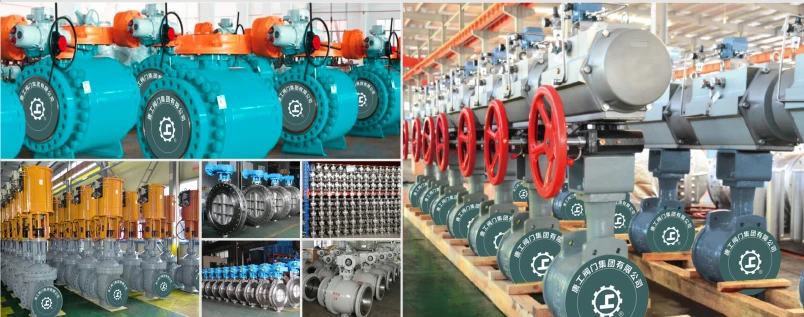

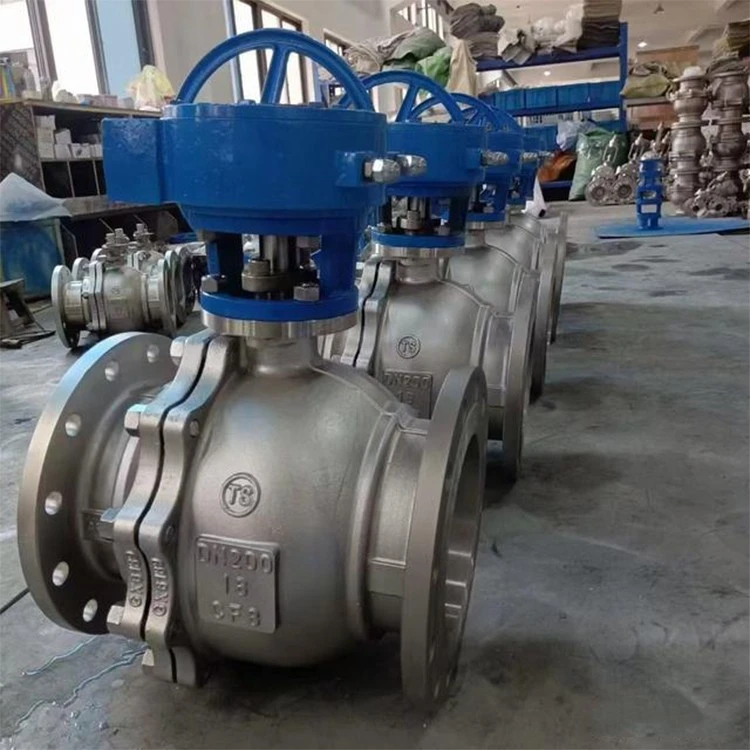

GNEE Valf atölyesi
SSS
Bir vanada RF ne anlama gelir?
RFanlamına gelirYükseltilmiş Yüz.
Conta sızdırmazlık yüzeyinin cıvata deliği yüzeyinin üzerine yükseltildiği (genellikle 3 mm veya 1/16") bir flanş tasarımını ifade eder.
Flanşlı küresel vana ne için kullanılır?
Flanşlı küresel vana öncelikle aşağıdaki amaçlar için kullanılır:güvenilir açma/kapama (kapatma-kapama) akış kontrolüEndüstriyel boru sistemlerinde. Flanşlı uçlar doğrudan boruya cıvatalandığı için aşağıdaki durumlarda tercih edilir:
Yüksek-Basınçlı ve Büyük Çaplı Borular:Flanşlar, ağır iş ortamlarında dişli veya kaynaklı bağlantılara göre-daha güçlü, sızıntıya daha dayanıklı bir-bağlantı sağlar.
Kolay Bakım:Vana, boruyu kesmeden onarım veya değiştirme için kolayca sökülebilir ve boru hattından çıkarılabilir.
Çeşitli Medya:Gibi endüstrilerde sıvıları, gazları ve bulamaçları işlemek için kullanılırlar.petrol ve gaz, kimyasal işleme, su arıtma ve enerji santralleri.
Kabarcık-Sıkı Sızdırmazlık:Güvenliği sağlamak ve çevre kirliliğini önlemek için "sıfır-sızıntı" contası gerektiren uygulamalar için idealdirler.
