Malzeme Analizi: ASTM A351 CF8
ASTM A351: Bu, Amerikan Test ve Malzeme Derneği (ASTM) tarafından aşağıdakiler için oluşturulan standart spesifikasyondur:basınç içeren parçalar için-östenitik çelik dökümler.
CF8: ASTM A351 standardına göre özel bir paslanmaz çelik döküm kalitesidir.
Denklik: Dövme veya levhalar için eşdeğer kalite:AISI304paslanmaz çelik.
Kimyasal Bileşim: Temel olarak şunlardan oluşur:%18 Krom (Cr)Ve%8 Nikel (Ni).
Özellikler: Mükemmel korozyon direnci, üstün mekanik özellikler ve iyi kaynaklanabilirlik sunar. Birçok organik ve inorganik kimyasalın yanı sıra atmosferik korozyona karşı da oldukça dayanıklıdır.
En Son Fabrika Fiyatını AlınASTM A351 CF8 Küresel Vanalar için. Tedarik Maliyetlerinizden Bugün Tasarruf Edin!
Yapısal Analiz: Yüzen Top
"Yüzen Top", topun valf gövdesi içinde sabitlendiği ve desteklendiği özel yöntemi ifade eder.
Çalışma Prensibi: Bu tasarımda bilye bir destek mili (muylusu) ile sabitlenmemiştir. Bunun yerine "yüzdürülür" ve iki elastik valf yuvası tarafından yerinde tutulur.
Sızdırmazlık Mekanizması: Vana kapalı konumdayken ve ortam basıncına maruz kaldığında, giriş basıncı, topu hafifçe aşağı akış tarafına doğru iter. Bu, bilyenin alt taraftaki koltuğa sıkıca bastırılmasına neden olarak güvenilir bir sızdırmazlık sağlar (genellikle "aşağı yöndeki sızdırmazlık" etkisi olarak anılır).
Özellikler: Yapısı basittir ve mükemmel sızdırmazlık performansı sağlar. Bununla birlikte, bilye üzerindeki basınç yükü doğrudan valf yuvalarına aktarıldığından, yüzer küresel valfler genellikle aşağıdakiler için uygundur:küçük ve orta boylar(örneğin, DN15–DN200) vedüşük ila orta basınçkoltukların aşırı aşınmasını önleyecek koşullar.
Malzeme Listesi
| Bileşen | Standart Malzeme | Eşdeğer Sınıf |
| Vücut | ASTM A351 CF8 | 304 Paslanmaz Çelik |
| Top | ASTM A351 CF8 /A182 F304 | 304 SS (Genellikle hassas cilalanmış) |
| Kök | ASTM A276 304 / A182 F304 | Paslanmaz Çelik 304 |
| Koltuk | PTFE / RPTFE / PEEK | PTFE / Güçlendirilmiş PTFE / PEEK |
| Conta | PTFE / Esnek Grafit + SS304 | Çalışma koşullarına göre seçildi |
| Ambalaj | PTFE / Esnek Grafit | Grafit, yangın güvenliği-ihtiyaçları için yaygındır |
| Cıvata/Somun | ASTM A193 B8 / A194 8 | 304 SS Cıvata Seti |
Tasarım Standartları
Tasarım ve İmalat: API 6D, ASME B16.34, BS 5351, ISO 17292
Yüz-Yüze-Boyutlar: ASME B16.10, GB/T 12221
Flanş Bağlantı Standardı: ASME B16.5 (24" ve altı için), EN 1092-1
Alın-Kaynaklı (BW) Bağlantı Standardı: ASME B16.25
Muayene ve Test: API 598, API 6D
Yangın-Güvenli Tasarım: API 607 / API 6FA (İsteğe bağlı konfigürasyon)
Teknik Özellikler
Yüzen Top Tasarımı: Bilya, sıkı bir sızdırmazlık sağlamak için alt akış yatağına sıkıca bastırarak ortam basıncı altında hareket eder.
Kanıt Sapını-üfleyerek çıkarın: Anormal iç basınç oluşması durumunda milin valf gövdesinden fırlamasını önler.
Anti-Statik Cihaz: Statik elektriği boşaltmak ve kıvılcımları önlemek için mil/top ile mil/gövde arasına yaylar monte edilmiştir.
Tam Bağlantı Noktası / Azaltılmış Bağlantı Noktası: Tam port tasarımı son derece düşük akış direnci sunar ve pigleme işlemlerini kolaylaştırır.
ISO 5211 Montaj Pedi: Pnömatik veya elektrikli aktüatörlerin kolay ve doğrudan montajı için tasarlanmıştır.
Kilitleme Cihazı: Yetkisiz veya kazara çalışmayı önlemek için vana tam açık veya tam kapalı konumda kilitlenebilir.

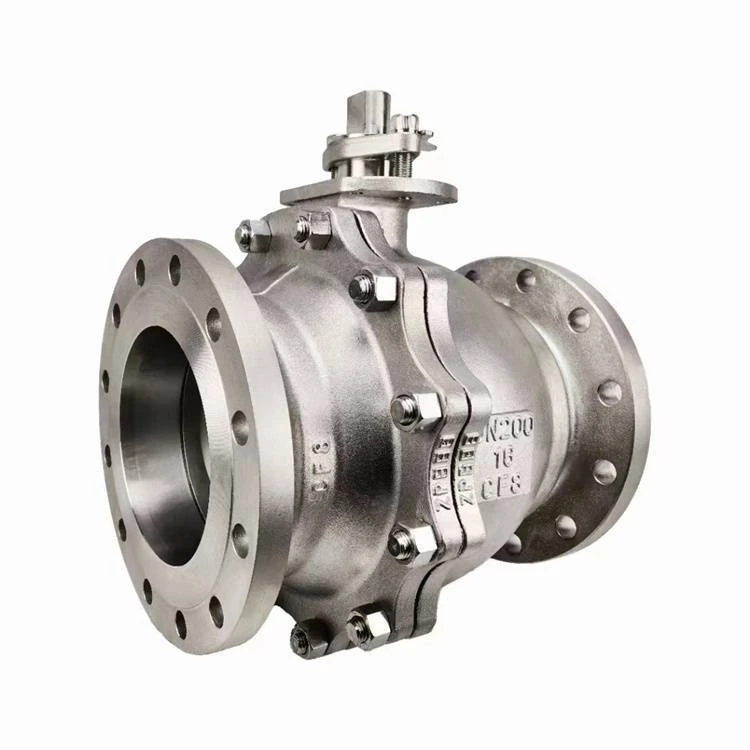

ASTM A351 CF8 Yüzer Küresel Vana fabrikası
SSS
ASTM A351 CF8 malzemesi nedir?
ASTM A351 CF8, basınçlı-döküm içeren parçaların üretiminde kullanılan östenitik paslanmaz çelik bir malzemedir. Endüstriyel ekipmanlarda yaygın olarak kullanılır-vanalar, flanşlar ve boru bağlantı parçaları gibi-ve özellikle-aşındırıcı veya yüksek sıcaklıktaki- ortamlardaki uygulamalar için çok uygundur.
Bu malzeme standardı, Amerikan Test ve Malzeme Derneği (ASTM) tarafından oluşturulmuştur ve resmi olarak ASTM A351/A351M-Basınç-İçeren Parçalar için Östenitik Dökümler için Standart Spesifikasyon olarak belirlenmiştir. Kimyasal bileşimi ve mekanik özellikleri sıkı endüstriyel gereksinimleri karşılar. CF8, mükemmel korozyon direnci, tokluk ve kaynaklanabilirlik sunan 304 paslanmaz çeliğin ortak döküm kalitesine karşılık gelir.
Yüzen küresel vana nasıl çalışır?
Yüzen bir küresel vana, bilyayı aşağı akış yuvasına doğru sıkıca itmek için ortamın basıncını kullanarak tek yönlü sızdırmazlık sağlar; temel çalışma prensibi, bilyanın valf boşluğu içinde "yüzen" durumuna dayanır. Açma ve kapama, valf gövdesinin yalnızca 90 derece dönmesini gerektirir, bu da basit bir çalışma ve son derece düşük akış direnci sunar.
