A351 CF8M Metal-Oturmalı Yüzer Küresel Vanason derece korozif, aşındırıcı ve{0}yüksek sıcaklıktaki servis koşulları için özel olarak tasarlanmış birinci sınıf bir sıvı kontrol çözümüdür. Gövdesi dökümden yapılmıştırASTM A351 CF8M (Döküm 316 Paslanmaz Çelik)içeren%2–%3 MolibdenCF8 (304) sınıfına kıyasla klorür çukurlaşmasına, deniz ortamlarına ve asidik ortamlara (asetik veya seyreltik sülfürik asit gibi) karşı önemli ölçüde daha yüksek direnç sağlar. Geleneksel yumuşak contalardan ayrılan bu valf,Metal-Metal'e-sızdırmazlık mimarisi.
Top ve yuva yüzeyleri kullanılarak sertleştirilmiştir.Yüksek-Hızlı Oksijen Yakıtı (HVOF)püskürtmeTungsten Karbür (WC) veya Stellit alaşımları, aşan bir yüzey sertliği elde etmekHRC 60. Yüzen topun basınç- kaynaklı sızdırmazlık prensibi veInconel X-750 Belleville yay dengeleme mekanizması, valf şunları sağlar:ANSI Sınıf VIsırasında bile sıkı-kapama450 derecetermal döngülerde veya sert katılar ve katalizör tozlarıyla dolu aşındırıcı çamurlarla çalışırken. Açık deniz platformlarında, kömür kimyasallarında ve hassas kimya endüstrilerinde -yumuşak yataklı valflere ideal bir alternatiftir.

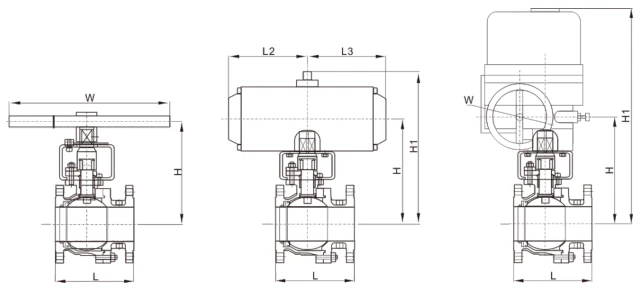

A351 CF8M Metal-Yataklı Yüzer Küresel Vana Çizimi
Teknik Özellikler
| Öğe | Şartname |
| Tasarım Standardı | API 6D / ASME B16.34 / API 608 |
| Basınç Değeri | Sınıf 150/300/600; PN16 - PN100 |
| Boyut Aralığı | 1/2" - 8" (DN15 - DN200) |
| Çalışma Sıcaklığı | -196 dereceden 450 dereceye kadar (Isıl işlem ve malzemeye bağlı olarak) |
| Sızıntı Sınıfı | ANSI/FCI 70-2 Sınıf V (Standart) / Sınıf VI (Yüksek Teknik Özellikler) |
| Sertleştirme Süreci | HVOF Püskürtme / Lazer Kaplama / Nitrasyon |
| Sızdırmazlık Sertliği | HRC 58 - 62 |
| Bağlantı Türü | Flanşlı (RF, RTJ), Alın-Kaynaklı (BW), Dişli (NPT/SW) |
Ana Malzeme Listesi
| HAYIR. | Parça Adı | Malzeme (ASTM Standardı) | Not |
| 1 | Vücut | ASTM A351 CF8M | Dökme 316 Paslanmaz Çelik |
| 2 | Top | A182 F316 + Tungsten Karbür (WC) | Yüzey Sertliği HRC 60+ |
| 3 | Koltuk | A182 F316 + Tungsten Karbür (WC) | Yüzey Sertliği HRC 60+ |
| 4 | Disk Yayı | Inconel X-750 | Üstün yüksek-sıcaklığa ve yorulmaya karşı dayanıklılık |
| 5 | Kök | ASTM A182 F316 / 17-4PH | Yüksek-dayanıklı-patlama önleyici tasarım |
| 6 | Ambalaj | Esnek Grafit | Yüksek sıcaklıkta sıfır harici sızıntı sağlar |
| 7 | Conta | SS316 + Esnek Grafit Spiral Yara | Yangına-güvenli ve yüksek-basınçlara dayanıklı |
| 8 | İtme Pul | Nitrürlenmiş Paslanmaz Çelik / Silisyum Karbür | Çalışma torkunu azaltır |
Ana Bağlantı ve Anahat Boyutları (Sınıf 150/300)
Not: Metal-yuvalı yapı yay ön yükleme alanı gerektirdiğinden, yükseklik (H) ve sap uzunluğu (W), daha yüksek torka uyum sağlamak için genellikle standart yumuşak-yuvalı valflerden daha büyüktür.
| Boyut (İnç) | DN (mm) | L (150# - mm) | L (300# - mm) | D (Flanş Dış Çapı-mm) | Y (Yükseklik-mm) | W (Kol/Dişli-mm) |
| 1/2" | 15 | 108 | 140 | 89 / 95 | 95 | 160 |
| 1" | 25 | 127 | 165 | 108 / 125 | 125 | 220 |
| 2" | 50 | 178 | 216 | 152 / 165 | 170 | 450 |
| 3" | 80 | 203 | 283 | 190 / 210 | 220 | 600 |
| 4" | 100 | 229 | 305 | 229 / 255 | 275 | 800 |
| 6" | 150 | 394 | 403 | 279 / 320 | 360 | Dişliyle Çalıştırılan |
| 8" | 200 | 457 | 502 | 343 / 380 | 450 | Dişliyle Çalıştırılan |
A351 CF8M Metal-Oturmalı Yüzer Küresel Vana Özellikleri:
Üst-Kademe Korozyon Direnci:Molibden ile birleştirilmiş 316 SS substratı, orta-konsantrasyonlu sülfürik asit, organik asitler, tuz spreyi ve klorür çözeltilerine karşı uzun-vadeli direnç sağlar.
"Sert-Üst-Sert" Kesme Tasarımı:HVOF Tungsten Karbür kaplama son derece yüksek sertlik ve yoğunluk sunar. Top döndükçe, sızdırmazlık yüzeyindeki kristalleri veya birikintileri çizmeden kolayca keser.
Dinamik Termal Kompanzasyon:Belleville yay-yüklü koltuk tasarımı, sıcaklık dalgalanmaları sırasında malzemenin genleşmesi ve büzülmesinden kaynaklanan tutukluk veya sızıntıyı önleyerek sabit çalışma torku sağlar.
Uzun Ömür ve Güvenlik:Tamamı-metal yapı, vananın yangına karşı-güvenli olmasını sağlar (API 607). Aşındırıcı ortamlarda servis ömrü genellikle yumuşak-yataklı valflerinkinden 5 kat daha fazladır.

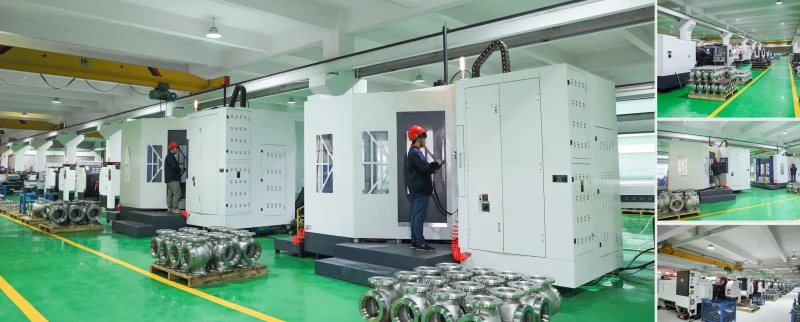

GNEE CF8M Vana fabrikası
SSS
ASTM A351 sınıfı CF8M nedir?
ASTM A351 Sınıfı CF8Mdöküm eşdeğeridirAISI 316 Paslanmaz Çelik.
Anahtar özellikler:
Kompozisyon:%18 Krom, %10 Nikel ve%2–3 Molibden.
Korozyon Direnci:Molibden ilavesi mükemmel direnç sağlarçukurlaşmaVeklorür korozyonuBu da onu CF8 (304) standardından üstün kılar.
Birincil Kullanım:Vana gövdeleri ve pompalarda-kullanılan endüstri standardı malzemedir.deniz (tuzlu su)agresif asitlerin veya klorürlerin mevcut olduğu ortamlar ve kimyasal işlemler.
A351 CF8M neye eşdeğerdir?
ASTM A351 CF8Mdöküm eşdeğerdirAISI 316 Paslanmaz Çelik.
CF8M yüksek sıcaklıklar için iyi midir?
Evet, mükemmel.
Metal Sınırı:CF8M (316 SS) 300 dereceye kadar sıcaklıklara dayanabilir815 derece (1500 derece F)yapısal bütünlüğünü veya oksidasyon direncini kaybetmeden.
"Yumuşak" Yakalama:Çoğu CF8M valfi, PTFE/Teflon gibi yumuşak yuvalarla donatılmıştır.200 derece (400 derece F).
Yüksek-Sıcaklık Gereksinimi:200 derecenin üzerindeki servisler için birMetal-OturmalıCF8M valfi.
