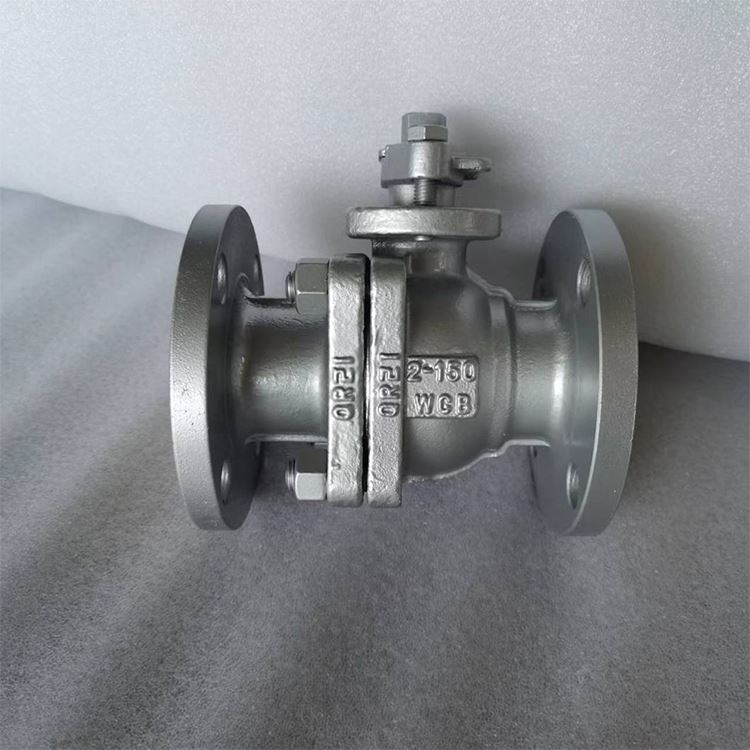

Aşındırıcı olmayan medya için-endüstri standardında bir çözüm olan-A216 WCB Yüzer Küresel Vanamekanik dayanıklılığı yüksek{0}}maliyet verimliliğiyle birleştirir. ASTM A216 WCB karbon çeliğinden dökülmüş olup, Sınıf 150/300 sistemlerinde baloncuklu-sıkı, ANSI Sınıf VI kapatma-sağlamak için basınç-destekli yüzer bilye tasarımı ve RPTFE yuvalar kullanır. Bu valf, petrol, gaz ve güç uygulamalarında güvenilirlik sağlamak üzere tasarlanmıştır; maksimum çalışma güvenliği sağlamak için-patlama önleyici gövde, anti-statik koruma ve API 607 yangına-güvenlik sertifikasına sahiptir.
Teknik Özellikler
| Öğe | Şartname |
| Tasarım Standardı | API 6D / ASME B16.34 / BS 5351 |
| Basınç Değeri | Sınıf 150/300/600; PN16 - PN100 |
| Boyut Aralığı | 1/2" - 8" (DN15 - DN200) |
| Çalışma Sıcaklığı | -29 dereceden 200 dereceye kadar (Yumuşak Mühür); 425 dereceye kadar (Metal Conta) |
| Sızıntı Sınıfı | ANSI/FCI 70-2 Sınıf VI (Sıfır Sızıntı) |
| Yangın-Güvenlik Standardı | API 607 / API 6FA |
| Bağlantı Türü | Flanşlı (RF, RTJ), Alın-Kaynak (BW), Soket-Kaynak (SW) |
Ana Malzeme Listesi
| HAYIR. | Parça Adı | Malzeme (ASTM Standardı) | Not |
| 1 | Vücut | ASTM A216 WCB | Yüksek-Kaliteli Dökme Karbon Çelik |
| 2 | Top | ASTM A182 F304 / A351 CF8 | İsteğe Bağlı A105+ENP (Nikel Kaplama) |
| 3 | Koltuk | PTFE / RPTFE / PEEK | Güçlendirilmiş PTFE |
| 4 | Kök | ASTM A182 F6a / SS304 / SS316 | Patlama Önleyici-Tasarım |
| 5 | Conta | Esnek Grafit + SS304 | Yangın-Güvenli Sızdırmazlık |
| 6 | Ambalaj | Esnek Grafit / PTFE | Kendiliğinden-yağlamalı, Yüksek Sıcaklık |
| 7 | Cıvata / Somun | ASTM A193 B7 / A194 2H | Yüksek-Dayanımlı Bağlantı Elemanları |
Ana Bağlantı ve Anahat Boyutları (Sınıf 150)
Not: Boyutlar ASME B16.10'a (Yüze-Yüze-) ve ASME B16.5'e (Flanşlar) uygundur.
| Boyut (İnç) | DN (mm) | L (Uzunluk-mm) | D (Flanş Dış Çapı-mm) | C (Cıvata Dairesi-mm) | n-Φ (Cıvata Delikleri) | Y (Yükseklik-mm) | G (Kol-mm) |
| 1/2" | 15 | 108 | 89 | 60.3 | 4-Φ16 | 68 | 130 |
| 1" | 25 | 127 | 108 | 79.4 | 4-Φ16 | 85 | 160 |
| 2" | 50 | 178 | 152 | 120.7 | 4-Φ19 | 125 | 230 |
| 3" | 80 | 203 | 190 | 152.4 | 4-Φ19 | 160 | 350 |
| 4" | 100 | 229 | 229 | 190.5 | 8-Φ19 | 190 | 400 |
| 6" | 150 | 394 | 279 | 241.3 | 8-Φ22 | 265 | 650 |
| 8" | 200 | 457 | 343 | 298.5 | 8-Φ22 | 330 | 800 |
Özellikler:
Üstün Maliyet{0}}Verimliliği:WCB karbon çeliği, paslanmaz çeliğe göre çok daha düşük maliyetle mükemmel mekanik özellikler sağlar ve bu da onu genel endüstriyel kullanım için tercih edilen seçenek haline getirir.
Güvenilir Basınç-Destekli Sızdırmazlık:Yüzen bilye tasarımı, aşağı akış sızdırmazlığını geliştirmek için yukarı akış basıncını kullanır; basınç ne kadar yüksek olursa conta o kadar sıkı olur.
Kapsamlı Güvenlik Garantileri:
Anti-Patlama Sapı:Sapın alt kısmındaki kademeli tasarım, iç basıncın anormal şekilde artması durumunda sapın dışarı çıkmasını önler.
Anti-Statik Cihaz:Statik birikimi önlemek için top ile gövde arasındaki iletken bağlantı, yaylı-çelik bilyalar aracılığıyla sağlanır.
Yangın-Güvenli İnşaat:Bir yangında yumuşak koltuklar tahrip olursa, top gövdedeki metal dudağa temas ederek bir acil durum yalıtımı oluşturur.
Minimum Akış Direnci:Tam geçişli tasarım{0}}neredeyse borunun kendisine eşit akış kapasitesi sağlayarak son derece düşük basınç düşüşü sağlar.

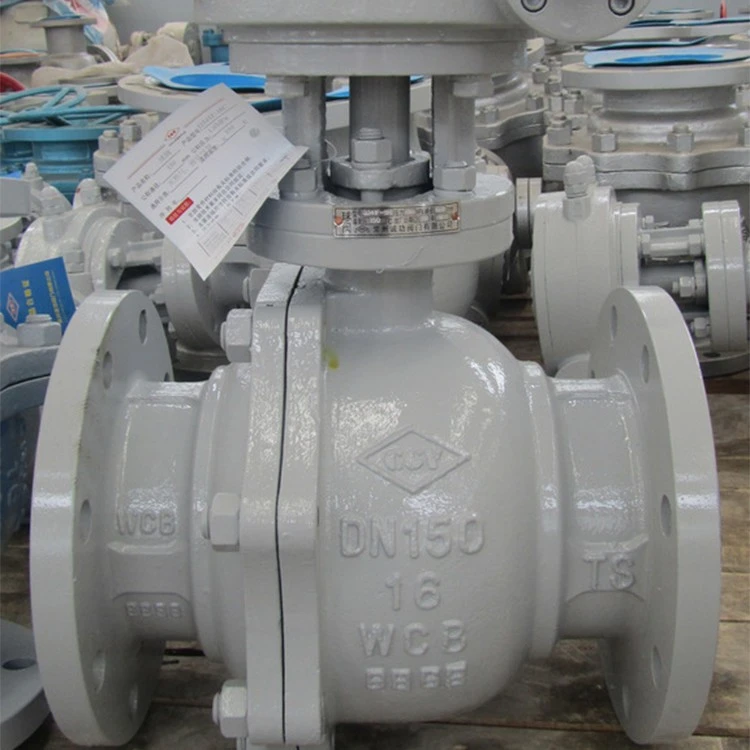

GNEE A216 WCB Valf atölyesi
SSS
ASTM A216 sınıfı WCB malzemesi nedir?
ASTM A216 Sınıfı WCBendüstri standardıdır-dökme karbon çeliğiöncelikle valf gövdeleri, bağlantı parçaları ve basınç-içeren parçalar için kullanılır.
A216 WCB'nin eşdeğer malzemesi nedir?
Eşdeğer malzemeASTM A216 WCBmetalin formuna bağlıdır:
Dövme/Levha (Haddelenmiş):ASTM A516 Sınıf 70
Dövme:ASTM A105
Avrupa/DIN Standardı:1.0619 (GP240GH)
Çin Standardı:WCB veya ZG230-450
A216 ve A105 WCB arasındaki fark nedir?
Temel fark şudur:üretim süreci:
ASTM A216 WCB:BuDökme Çelik. Erimiş metal bir kalıba dökülür. Daha büyük vanalar ve karmaşık şekiller için kullanılır.
ASTM A105:BuDövme Çelik. Katı metal ısıtılır ve dövülerek veya preslenerek şekillendirilir. Daha küçük vanalar (tipik olarak 2" ve altı) ve yüksek-basınç bağlantı parçaları için kullanılır.
